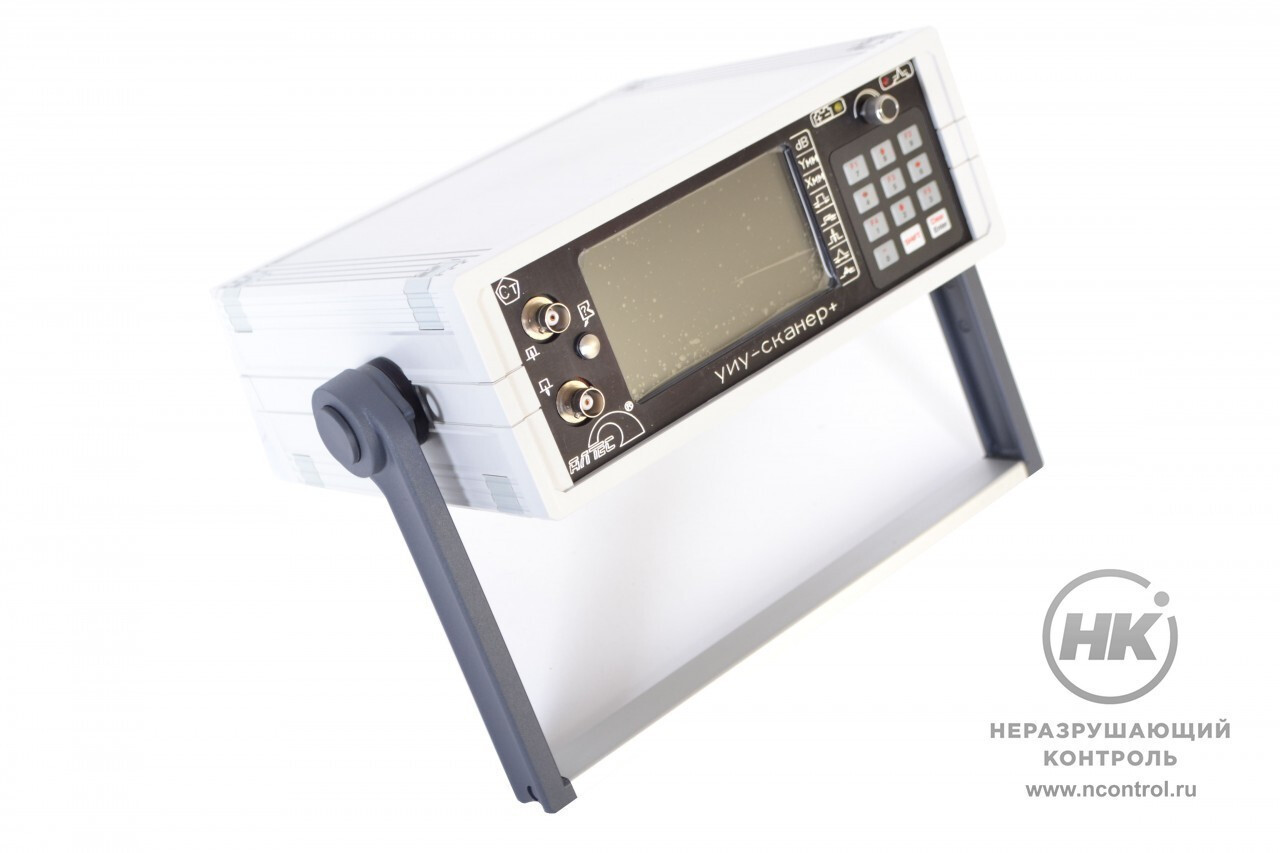

Ультразвуковой дефектоскоп УИУ «СКАНЕР+» модель «СКАРУЧ»

Купить
В избранноеВ избранное
СравнитьСравнить

Документы в PDF

Ультразвуковой дефектоскоп УИУ «СКАНЕР+» модель «СКАРУЧ» предназначен для контроля изделий из металла, с толщиной стенки от 4 до 60 мм. Измеряет толщины объектов до 100 мм. Работает в ручном, механизированном, и автоматизированном режиме. Скорость продольного сканирования: от 0,5 до 1,0 м/мин вдоль сварного шва или участка основного металла.

Дефектоскоп автоматически фиксирует и расшифровывает результаты контроля. Ведёт сплошной контроль тела трубы, определяет участки с недопустимой толщиной стенки, выявляет расслоения, а также продольно и поперечно-ориентированные дефекты. Применяется для контроля валков, валов, листов,колец, дисков, поршней, заготовок, профилей.

Режимы работы

«СКАРУЧ» работает в режимах автоматического 8-ми канального дефектоскопа, обычного дефектоскопа, ручного и автоматического толщиномера, а также в режиме ВРЧ.

Для работы в режиме толщиномера нужно подключить ПЭП типа П112(П111). Точность измерения толщины — до 0,1 мм. Ширина сканируемого участка участка — 65 мм.

В дефектоскопе есть функция «заморозки» эхограммы при обнаружении дефекта. После этого, картинку можно занести в память дефектоскопа. Затем эхограмму можно распечатать на принтере. С принтера выводится картинка эхограммы с параметрами настройки и координатами дефектов. УИУ «Скаруч» может запоминать до 1 000 эхограмм.

Соответсвие стандартам

УИУ "СКАРУЧ" сертифицирован Госстандартом РФ и зарегистрирован в государственном реестре средств измерений под № 15723-02 и допущен к применению в Российской Федерации. Методика применения УИУ "СКАРУЧ" согласована с ГОСГОРТЕХНАДЗОР(ом) и разрешена для применения на подконтрольных объектах.

8 часов
Время непрерывной работы батареи



Особенности

  • возможность измерения времени и показаний координат «X», «Y»;
  • наличие режима толщиномера;
  • встроенные часы и датчик температуры;
  • контроль заряда аккумуляторов и сигнализация их разряда;
  • наличие звуковой и световой сигнализации;
  • запоминание настроек для конкретных ПЭП и изделий контроля;
  • наличие идентификатора ПЭП, считывание его параметров;
  • оснащён восемью каналами. Может иметь до 32 каналов;
  • возможность использования режима «АРУ» и второго строба;
  • запоминание изображения импульсов и сопутствующей информации;
  • временная регулировка чувствительности;
  • наличие режима «АРУ»;
  • отображение использованной и оставшейся памяти прибора;
  • возможность подключения принтера и ПК;
  • прибор позволяет запомнить до 256 настроек;
  • реализует эхо- теневой и резонансно-частотный методы;
  • тест электроакустического тракта;
  • возможность ввода сопутствующих комментариев.







Технические характеристики

Регулировка усиления 85 дБ с дискретностью 1 дБ
Частотный диапазон 1,0 ... 10,0 МГц
Диапазон прозвучивания 0 ... 10 000 мм (продольные волны)
Перемещение строба горизонтальное и вертикальное
Экран электролюминесцентный с регулируемой яркостью или цветной жидкокристаллический
Количество запоминаемых настроек 256
Количество запоминаемых изображений экрана 1 000
Количество точек регулировки ВРЧ 8
Количество каналов 8
Диапазон рабочих температур -20 ... +45 °C
Питание от аккумуляторов или от сети 220 В
Время непрерывной работы от аккумуляторов 8 часов
Габариты 200 × 225 × 90 мм
Вес 3,5 кг, с аккумуляторами
