Акустические модули для антенных решёток

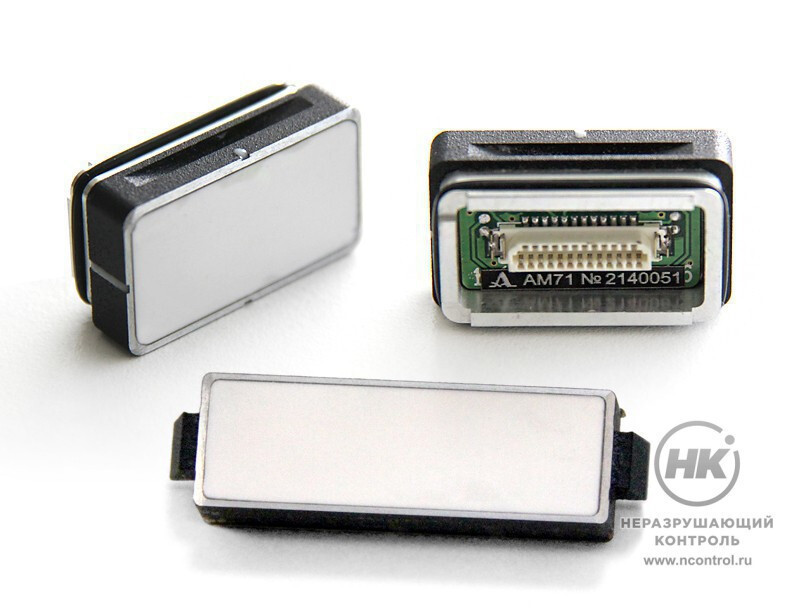

Сменные акустические модули для антенных решёток моделей: М9060, М9065, М9170, М9171. Конструктивно представляют собой объединённый набор пьезоэлементов. Соединяются с корпусом решётки с помощью разъёма.


Акустический модуль М9060

Сменный акустический модуль для антенной решётки продольных волн M9060 4.0V0R40Х10CL. Конструкция антенной решётки допускает замену акустического модуля по мере истирания его рабочей поверхности.

  • состоит из набора 16 элементарных преобразователей;
  • прямоугольная форма апертуры;
  • частота УЗ колебаний: 4 МГц;
  • продольная волна.

M9060


Акустический модуль М9065

Сменный акустический модуль для антенной решётки поперечных волн M9065 4.0V60R40Х10CS. Конструкция антенной решётки допускает замену акустического модуля по мере истирания его рабочей поверхности. Существует возможность притирки сменного акустического модуля под различные диаметры труб.

  • состоит из набора 16 элементарных преобразователей;
  • прямоугольная форма апертуры;
  • частота УЗ колебаний: 4 МГц;
  • поперечная волна.

M9065


Акустический модуль М9170

Сменный акустический модуль для антенной решётки поперечных волн M9170 4.0V60R26X10CS. Конструкция антенной решётки допускает замену акустического модуля по мере истирания его рабочей поверхности. Существует возможность притирки сменного акустического модуля под различные диаметры труб.

  • состоит из набора 16 элементарных преобразователей;
  • прямоугольная форма апертуры;
  • частота УЗ колебаний: 4 МГц;
  • поперечная волна.

М9170


Акустический модуль М9171

Сменный акустический модуль для антенной решётки продольных волн M9171 4.0V0R26X10CL. Конструкция антенной решётки допускает замену акустического модуля по мере истирания его рабочей поверхности.

  • состоит из набора 16 элементарных преобразователей;
  • прямоугольная форма апертуры;
  • частота УЗ колебаний: 4 МГц;
  • продольная волна.

М9171

Технические характеристики

Наименование модуля M9060 M9065 M9170 M9171
Рабочий тип волн продольные поперечные поперечные продольные
Количество элементов 16 16 16 16
Номинальная частота 4 МГц 4 МГц 4 МГц 4 МГц
Условия эксплуатации:
– температура воздуха от -20 до +45 °С от -20 до +45 °С от -20 до +45 °С от -20 до +45 °С
– относительная влажность воздуха
при температуре +25 °С
не более 85% не более 85% не более 85% не более 85%
Габариты 55×16×13 мм 55×16×13 мм 31×20×13 мм 31×20×13 мм
Масса с кабелем 30 г 30 г 13 г  13 г



Производитель
Россия
