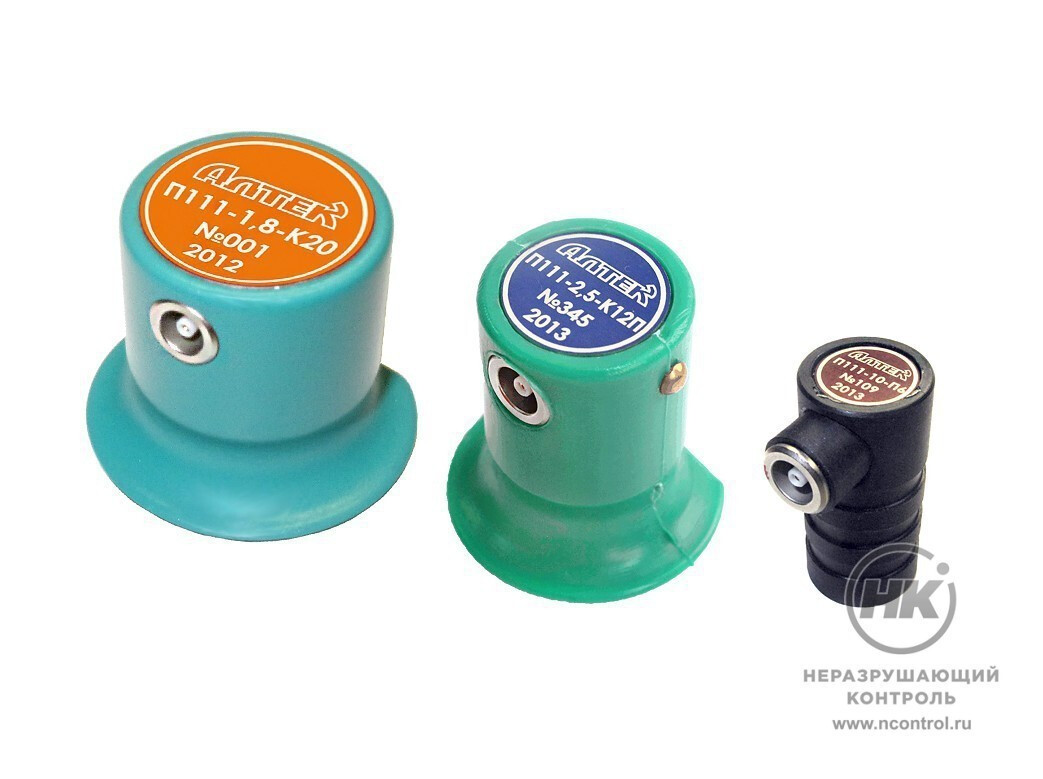

Прямые совмещённые ПЭП П111

Прямые совмещённые преобразователи общего назначения используются для ручного и автоматизированного ультразвукового контроля. Имеют несколько вариантов исполнения в зависимости от размеров пьезоэлемента.

Выполнены в пластмассовом корпусе яркого цвета. Упорный ободок уменьшает усилия для поддержания стабильного акустического контакта. С одной стороны он срезан — для того, чтобы преобразователь можно было подвести вплотную к выступающим конструктивным элементам. Обечайка из латуни обеспечивает низкое трение по стали и способствует плавному сканированию.

П 111
Тип преобразователя

Особенности

  • микросхема памяти (маркировка П) содержит параметры ПЭП и осуществляет автокалибровку дефектоскопа;
  • износоустойчивый протектор из корунда;
  • алюминиевый шильд не повреждается абразивными частицами и контактными смазками;
  • разъём Lemo 00.250.

Технические характеристики

Наименование преобразователя Частота Размер пьезоэлемента Диапазон контроля Память
П111-1,25-К20 1,25 МГц Ø 20 мм 15 – 180 мм нет
П111-1,8-К20 1,8 МГц Ø 20 мм 15 – 180 мм нет
П111-1,8-К12 1,8 МГц Ø 12 мм 15 – 180 мм нет
П111-2,5-К12 2,5 МГц Ø 12 мм 10 – 180 мм нет
П111-2,5-К12П 2,5 МГц Ø 12 мм 10 – 180 мм есть
П111-5-К12 5 МГц Ø 12 мм 15 – 70 мм нет
П111-5-К6 5 МГц Ø 5 мм 15 – 70 мм нет
П111-10-П6 10 МГц Ø 10 мм 2 – 30 мм нет
Производитель
Россия
