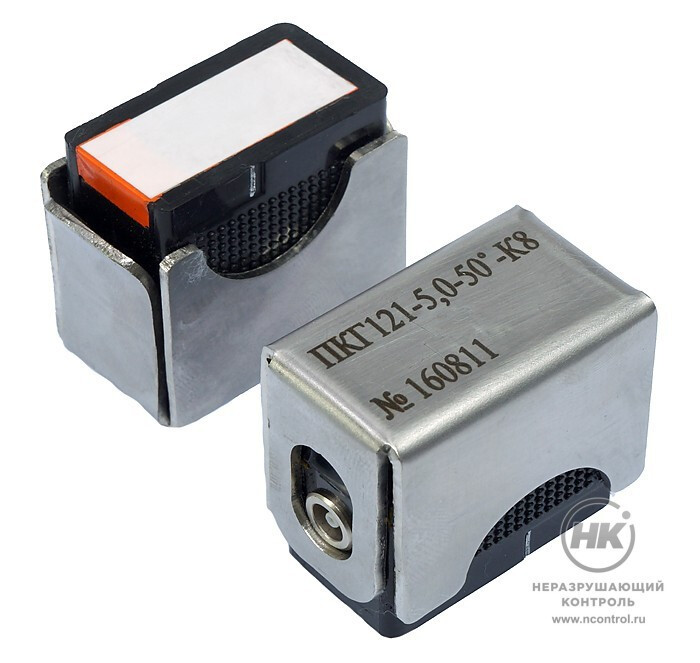

Наклонные совмещённые ПЭП с кареткой для контроля гибов

Наклонные совмещённые ПЭП с фиксирующими каретками применяются для ультразвукового контроля гибов и продольных сварных швов в нефтегазовой отрасли, в тепловой и атомной энергетике. Минимальный диаметр контролируемых труб: 120 мм.

Каретка фиксирует преобразователь на цилиндрической поверхности. Встроенные пружины обеспечивают плотное прилегание преоразователя к поверхности трубы с нормированным усилием. Это даёт возможность контролировать трубные элементы в широком диапазоне диаметров.

В таблице указаны типовые значения технических параметров. Длительность эхосигнала определяют на уровне -6 дБ от его максимума. Условная чувствительность преобразователя определяется с дефектоскопом УД 9812. Условную чувствительность находят как запас усиления дефектоскопа (дБ) при настройке по эхосигналу от отверстия Ø 6 мм в мере СО-2. В таблице указана полная ширина диаграммы направленности.

ПКГ 121
Тип преобразователя

Особенности

  • каретка-фиксатор из нержавеющей стали;
  • пружины с нормированным усилием;
  • разъём: LEMO.00;
  • встроенный согласующий элемент (индуктивность);
  • износостойкий керамический протектор.

Общие характеристики

Наименование преобразователя Размер пьезоэлемента Длительность эхосигнала Стрела
ПКГ121 на частоту 2,5 МГц Ø 14 мм 1,3 мкс 9 мм
ПКГ121 на частоту 5,0 МГц Ø 8 мм 0,7 мкс 7 мм


Технические характеристики

Наименование преобразователя Угол ввода в сталь Условная чувствительность по СО-2 Ширина диаграммы направленности
ПКГ121-2,5-40°-К14 40° 55 дБ
ПКГ121-2,5-45°-К14 45° 55 дБ
ПКГ121-2,5-50°-К14 50° 52 дБ
ПКГ121-2,5-55°-К14 55° 48 дБ
ПКГ121-2,5-60°-К14 60° 45 дБ
ПКГ121-5,0-40°-К8 40° 40 дБ
ПКГ121-5,0-45°-К8 45° 40 дБ
ПКГ121-5,0-50°-К8 50° 39 дБ
ПКГ121-5,0-55°-К8 55° 37 дБ
ПКГ121-5,0-60°-К8 60° 35 дБ
Производитель
Россия
