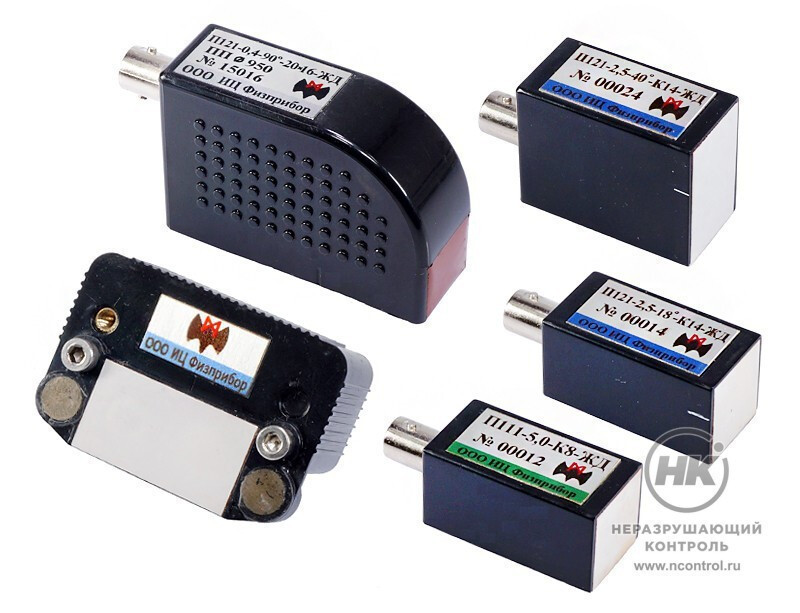

Преобразователи для контроля объектов ЖД транспорта

Преобразователи предназначены для контроля объектов железнодорожного транспорта в соответствии с Правилами по неразрушающему контролю ПР НК В.2-2013. Представлены прямые, наклонные, комбинированные, преобразователи волн Рэлея и преобразователи с малыми углами ввода.


Прямые преобразователи

Предназначены для выявления дефектов осей и колёс согласно ПР НК В.2-2013 и по отдельным технологическим инструкциям. Преобразователи используются при ручном ультразвуковом контроле и в составе сканирующих устройств УСК.

  • износостойкий керамический протектор на рабочей поверхности ПЭП;
  • разъём BNC;
  • встроенный согласующий элемент (индуктивность).

П111-2,5-К14-ЖД
П111-5,0-К8-ЖД


Наклонные преобразователи с малыми углами ввода

Используются в частности для контроля предступичной части вагонных осей в вариантах AR1.3, AR1.5, BR3 по ПР НК В.2-2013. Преобразователи с малыми углами ввола излучают продольные волны. Возможно изготовление ПЭП с углами ввода от 5 до 28 градусов.

  • износостойкий керамический протектор на рабочей поверхности ПЭП;
  • разъём BNC;
  • встроенный согласующий элемент (индуктивность);
  • частота УЗ колебаний: 2,5 МГц.

П121-2,5-18°-К14-ЖД


Наклонные преобразователи

Предназначены для выявления дефектов осей и колёс согласно ПР НК В.2-2013 и по отдельным технологическим инструкциям. Преобразователи применяют при ручном контроле, а также в составе сканирующих устройств.

  • износостойкий керамический протектор на рабочей поверхности ПЭП;
  • разъём BNC;
  • встроенный согласующий элемент (индуктивность);
  • частота УЗ колебаний: 2,5 МГц.

П121-2,5-50°-К14-ЖД


Преобразователи волн Рэлея

Преобразователь П121-0,4-90-20*16-Ø950 предназначен для прозвучивания поверхности катания вагонных колёс. Схема прозвучивания DR4 по ПР НК В.1, ПР НК В.2. Рабочая поверхность ПЭП притёрта под диаметр колеса 950 мм. Притирка под другие диаметры колёс выполняется под заказ.

  • встроенный согласующий элемент (индуктивность);
  • магнитный прижим;
  • частота УЗ колебаний: 0,4 МГц;
  • разъём BNC.

П121-0,4-90-20*16-Ø950

Преобразователь П121-1,25-90°-К16*12-ЖД применяется при прозвучивании дисков вагонных колёс с целью выявления поверхностных дефектов. Схема прозвучивания WR по ПР НК В.2-2013. Применяется при ручном УЗ конроле или в составе сканирующих устройств.

  • износостойкий керамический протектор на рабочей поверхности ПЭП;
  • разъём BNC;
  • встроенный согласующий элемент (индуктивность);
  • частота УЗ колебаний: 1,25 МГц.

П121-1,25-90°-К16*12-ЖД


Комбинированные преобразователи

Предназначены для прозвучивания вагонных осей РУ1, РУ1Ш при установке его в зарезьбовую канавку или торец оси. Преобразователи реализуют схемы прозвучивания осей AR1.1, AR1.2, AR1.3, AR1.4 по ПР НК В.2-2013.

  • износостойкий керамический протектор на рабочей поверхности ПЭП;
  • магнитный прижим;
  • разъём BNC;
  • встроенный согласующий элемент (индуктивность);
  • частота УЗ колебаний: 2,5 МГц.

П131-2,5-0°/20°-К14-ЖД

Технические характеристики прямых преобразователей

Наименование преобразователя П111-2,5-К14-ЖД П111-5,0-К8-ЖД
Частота 2,5 МГц 5,0 МГц
Размер пьезоэлемента Ø 14 мм Ø 8 мм
Длительность эхосигнала 1,3 мкс 0,7 мкс
Условная чувствительность по СО-2 60 дБ 50 дБ
Длительность РШХ на уровне условной чувствительности 5 мкс 3,5 мкс
Габариты 20,5×20,5×40 мм 20,5×20,5×40 мм


Технические характеристики преобразователей с малыми углами ввода

Наименование преобразователя П121-2,5-18°-К14-ЖД П121-2,5-19°-К14-ЖД П121-2,5-20°-К14-ЖД П121-2,5-27°-К14-ЖД
Частота 2,5 МГц 2,5 МГц 2,5 МГц 2,5 МГц
Размер пьезоэлемента Ø 14 мм Ø 14 мм Ø 14 мм Ø 14 мм
Угол ввода 18° 19° 20° 27°
Габариты 20,5×20,5×40 мм 20,5×20,5×40 мм 20,5×20,5×40 мм 20,5×20,5×40 мм


Технические характеристики наклонных преобразователей

Наименование преобразователя П121-2,5-40°-К14-ЖД П121-2,5-43°-К14-ЖД П121-2,5-50°-К14-ЖД П121-2,5-55°-К14-ЖД
Частота 2,5 МГц 2,5 МГц 2,5 МГц 2,5 МГц
Размер пьезоэлемента Ø 14 мм Ø 14 мм Ø 14 мм Ø 14 мм
Угол ввода 40° 43° 50° 55°
Длительность эхосигнала 1,3 мкс 1,3 мкс 1,3 мкс 1,3 мкс
Условная чувствительность по СО-2 55 дБ 55 дБ 52 дБ 48 дБ
Стрела 9 мм 9 мм 9 мм 9 мм
Ширина диаграммы направленности
Габариты 30,5×20,5×40 мм 30,5×20,5×40 мм 30,5×20,5×40 мм 30,5×20,5×40 мм


Технические характеристики преобразователей волн Рэлея

Наименование преобразователя П121-0,4-90°-20*16-Ø950 П121-1,25-90°-К16*12-ЖД
Частота 0,4 МГц 1,25 МГц
Размер пьезоэлемента 20×16, Ø 950 мм 16×12 мм
Угол ввода 90° 90°
Габариты 60,5×21,5×40 мм 30,5×20,5×40 мм


Технические характеристики комбинированных преобразователей

Наименование преобразователя П131-2,5-0°/18°-К14-ЖД П131-2,5-0°/20°-К14-ЖД П131-2,5-0°/27°-К14-ЖД
Частота 2,5 МГц 2,5 МГц 2,5 МГц
Размер пьезоэлемента Ø 14 мм Ø 14 мм Ø 14 мм
Угол ввода 0°/18° 0°/20° 0°/27°
Габариты 27×60×40 мм 27×60×40 мм 27×60×40 мм



Производитель
Россия
