Стандартные иммерсионные ПЭП П211

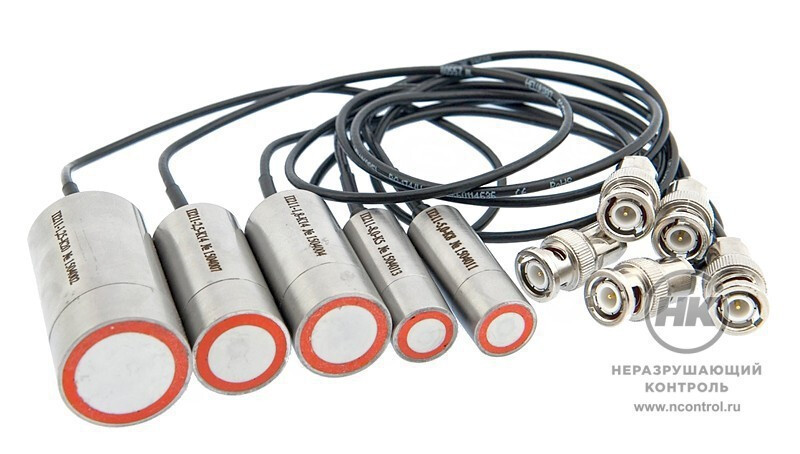

Стандартные иммерсионные ПЭП предназначены для длительной эксплуатации в воде при работе в иммерсионных ваннах в составе стационарных установок и сканирующих устройств ультразвукового контроля.

Конструкция ПЭП обеспечивает их длительную эксплуатацию в жидкости. Преобразователи работают в диапазоне температур от +5 до +45 °С. При эксплуатации в области отрицательных температур используется антифриз. Длина кабеля может меняться по требованиям заказчика.

В таблице указаны типовые значения технических параметров. Длительность эхосигнала определяют на уровне -6 дБ от его максимума. Параметры преобразователей определяются при работе с дефектоскопом УД 9812. Условная чувствительность определяется на СО-2 контактным способом, прозвучивание происходит на глубине 44 мм.

П 211
Тип преобразователя

Особенности

  • выпускаются модификации с расширенным температурным диапазоном от -15 до +90 °С, имеют маркировку РТ;
  • встроенный коаксиальный кабель длиной 400 мм с повышенной стойкостью к изгибам;
  • встроенный согласующий элемент (индуктивность);
  • герметичный корпус из нержавеющей стали;
  • разъём BNC.

Технические характеристики

Наименование преобразователя Частота Размер пьезоэлемента Длительность эхосигнала Условная чувствительность по СО-2 Длительность РШХ на уровне усиления 40 дБ
П211-1,25-К20 1,25 МГц Ø 20 мм не более 2,9 мкс не менее 55 дБ не более 40 мкс
П211-1,8-К14 1,8 МГц Ø 14 мм не более 2,2 мкс не менее 50 дБ не более 35 мкс
П211-2,5-К14 2,5 МГц Ø 14 мм не более 1,9 мкс не менее 53 дБ не более 18 мкс
П211-5,0-К8 5,0 МГц Ø 8 мм не более 1,0 мкс не менее 47 дБ не более 13 мкс
П211-8,0-К5 8,0 МГц Ø 5 мм не более 0,7 мкс не менее 27 дБ не более 7 мкс
П211-10,0-К4 10,0 МГц Ø 4 мм не более 0,5 мкс не менее 25 дБ не более 5 мкс



Производитель
Россия
