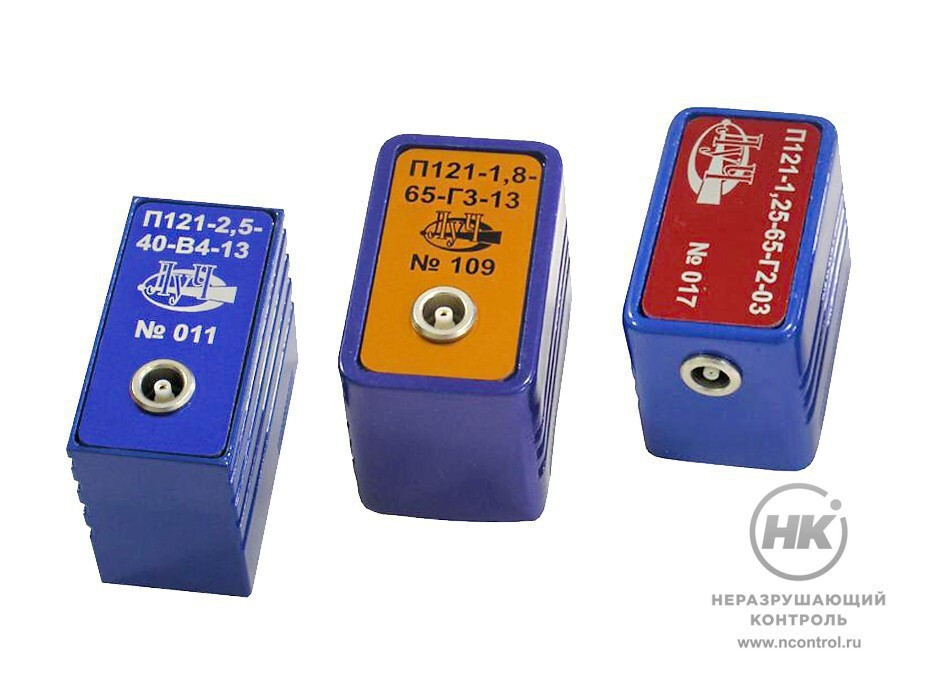

Наклонные совмещённые ПЭП П121

Наклонные совмещённые ПЭП П121 [фото №3]

Наклонные совмещённые ПЭП П121 [фото №4]

Наклонные совмещённые ПЭП П121 [фото №5]

Наклонные совмещённые ПЭП П121 [фото №6]

Купить

Задать вопрос о товаре

В избранное

Сравнить

Наклонные совмещённые контактные преобразователи типа П121 предназначены для контроля сварных и паяных соединений, элементов металлических конструкций, трубопроводов для обнаружения дефектов различной ориентации.

Преобразователи предназначены для работы с ультразвуковыми дефектоскопами типа УД2-70, «ПЕЛЕНГ-115»
и УД2-12. В зависимости от размеров пьезоэлемента и рабочей частоты преобразователи изготавливаются в различных корпусах. При заказе следует указать тип дефектоскопа, размер пьезоэлемента, тип корпуса и необходимый разъём — М8 или Lemo 00. По умолчанию ПЭП поставляются с горизонтальным расположением разъёма, по требованию возможно исполнение с вертикальным расположением разъёма.

П 121
Тип преобразователя

Документы в PDF

Скачать карточку в формате PDF

Технические характеристики

Наименование преобразователя	Частота	Размер пьезоэлемента	Угол ввода	Стрела	Корпус	Габариты
ПЭП на частоту 1,25 МГц
П121-1,25-90	1,25 МГц	12×8 мм	поверхностная волна		тип В	40×20×31 мм
П121-1,25-40	1,25 МГц	Ø 16 мм	40°±2°	17 мм	тип Д	40×25×48 мм
П121-1,25-45	1,25 МГц	Ø 16 мм	45°±2°	18 мм	тип Д	40×25×48 мм
П121-1,25-50	1,25 МГц	Ø 16 мм	50°±2°	18 мм	тип Д	40×25×48 мм
П121-1,25-60	1,25 МГц	Ø 16 мм	60°±2°	20 мм	тип Д	40×25×48 мм
П121-1,25-65	1,25 МГц	Ø 16 мм	65°±2°	17 мм	тип Г тип Д	40×25×30 мм 40×25×48 мм
ПЭП на частоту 1,8 МГц
П121-1,8-90	1,8 МГц	12×8 мм	поверхностная волна		тип В	40×20×31 мм
П121-1,8-40	1,8 МГц	Ø 12 мм	40°±2°	13 мм	тип Г тип Д	40×25×30 мм 40×25×48 мм
П121-1,8-45	1,8 МГц	Ø 12 мм	45°±2°	13 мм	тип Г тип Д	40×25×30 мм 40×25×48 мм
П121-1,8-50	1,8 МГц	Ø 12 мм	50°±2°	13 мм	тип Г тип Д	40×25×30 мм 40×25×48 мм
П121-1,8-60	1,8 МГц	Ø 12 мм	60°±2°	15 мм	тип Г тип Д	40×25×30 мм 40×25×48 мм
П121-1,8-65	1,8 МГц	Ø 12 мм	65°±2°	14 мм	тип Г тип Д	40×25×30 мм 40×25×48 мм
П121-1,8-40	1,8 МГц	Ø 16 мм	40°±2°	17 мм	тип Д	40×25×48 мм
П121-1,8-45	1,8 МГц	Ø 16 мм	45°±2°	18 мм	тип Д	40×25×48 мм
П121-1,8-50	1,8 МГц	Ø 16 мм	50°±2°	18 мм	тип Д	40×25×48 мм
П121-1,8-55	1,8 МГц	Ø 16 мм	55°±2°	19 мм	тип Д	40×25×48 мм
П121-1,8-60	1,8 МГц	Ø 16 мм	60°±2°	20 мм	тип Д	40×25×48 мм
П121-1,8-65	1,8 МГц	Ø 16 мм	65°±2°	17 мм	тип Г тип Д	40×25×30 мм 40×25×48 мм
ПЭП на частоту 2,5 МГц
П121-2,5-50	2,5 МГц	Ø 8 мм	50°±2°	9 мм	тип Б	30×20×26 мм
П121-2,5-60	2,5 МГц	Ø 10 мм	60°±2°	12 мм	тип В	40×20×31 мм
П121-2,5-65	2,5 МГц	Ø 10 мм	65°±2°	11 мм	тип Б	30×20×26 мм
П121-2,5-68	2,5 МГц	12×8 мм	68°±2°	13 мм	тип В	40×20×31 мм
П121-2,5-70	2,5 МГц	12×8 мм	70°±2°	13 мм	тип В	40×20×31 мм
П121-2,5-90	2,5 МГц	Ø 12×10 мм	поверхностная волна		тип В	40×20×31 мм
П121-2,5-40	2,5 МГц	Ø 12×10 мм	40°±2°	10 мм	тип Б тип В	30×20×26 мм 40×20×31 мм
П121-2,5-45	2,5 МГц	Ø 12×10 мм	45°±2°	11 мм	тип Б тип В	30×20×26 мм 40×20×31 мм
П121-2,5-50	2,5 МГц	Ø 12×10 мм	50°±2°	11 мм	тип Б тип В	30×20×26 мм 40×20×31 мм
П121-2,5-55	2,5 МГц	Ø 12×10 мм	55°±2°	13 мм	тип В	40×20×31 мм
П121-2,5-60	2,5 МГц	Ø 12×10 мм	60°±2°	13 мм	тип В	40×20×31 мм
П121-2,5-65	2,5 МГц	Ø 12×10 мм	65°±2°	12 мм	тип Б тип В	30×20×26 мм 40×20×31 мм
П121-2,5-68	2,5 МГц	Ø 12×10 мм	68°±2°	15 мм	тип В	40×20×31 мм
П121-2,5-70	2,5 МГц	Ø 12×10 мм	70°±2°	15,5 мм	тип В	40×20×31 мм
П121-2,5-40	2,5 МГц	Ø 12 мм	40°±2°	11 мм	тип Б тип В	30×20×26 мм 40×20×31 мм
П121-2,5-45	2,5 МГц	Ø 12 мм	45°±2°	12 мм	тип Б тип В	30×20×26 мм 40×20×31 мм
П121-2,5-60	2,5 МГц	Ø 12 мм	60°±2°	13 мм	тип В	40×20×31 мм
П121-2,5-65	2,5 МГц	Ø 12 мм	65°±2°	12 мм	тип В	40×20×31 мм
ПЭП на частоту 5 МГц
П121-5-40	5 МГц	5×5 мм	40°±2°	5,5 мм	тип А	23×17×25 мм
П121-5-45	5 МГц	5×5 мм	45°±2°	6 мм	тип А	23×17×25 мм
П121-5-50	5 МГц	5×5 мм	50°±2°	6 мм	тип А	23×17×25 мм
П121-5-55	5 МГц	5×5 мм	55°±2°	6,5 мм	тип А	23×17×25 мм
П121-5-60	5 МГц	5×5 мм	60°±2°	6,5 мм	тип А	23×17×25 мм
П121-5-65	5 МГц	5×5 мм	65°±2°	7 мм	тип А	23×17×25 мм
П121-5-68	5 МГц	5×5 мм	68°±2°	7,5 мм	тип А	23×17×25 мм
П121-5-70	5 МГц	5×5 мм	70°±2°	7,5 мм	тип А	23×17×25 мм
П121-5-72	5 МГц	5×5 мм	72°±2°	8,5 мм	тип А	23×17×25 мм
П121-5-74	5 МГц	5×5 мм	74°±2°	9 мм	тип А	23×17×25 мм
П121-5-90	5 МГц	5×5 мм	поверхностная волна		тип А	23×17×25 мм
П121-5-65	5 МГц	Ø 6 мм	65°±2°	6 мм	тип А	23×17×25 мм
П121-5-68	5 МГц	Ø 6 мм	68°±2°	6,5 мм	тип А	23×17×25 мм
П121-5-70	5 МГц	Ø 6 мм	70°±2°	6,5 мм	тип А	23×17×25 мм
П121-5-65	5 МГц	Ø 8 мм	65°±2°	7 мм	тип А	23×17×25 мм
П121-5-70	5 МГц	Ø 8 мм	70°±2°	7,5 мм	тип А	23×17×25 мм
П121-5-40	5 МГц	10×5 мм	40°±2°	6 мм	тип А	23×17×25 мм
П121-5-50	5 МГц	10×5 мм	50°±2°	6,5 мм	тип А	23×17×25 мм
П121-5-60	5 МГц	10×5 мм	60°±2°	7 мм	тип А	23×17×25 мм
П121-5-65	5 МГц	10×5 мм	65°±2°	8 мм	тип А	23×17×25 мм
П121-5-70	5 МГц	10×5 мм	70°±2°	8,5 мм	тип А	23×17×25 мм
П121-5-90	5 МГц	10×5 мм	поверхностная волна		тип А	23×17×25 мм
П121-5-60	5 МГц	Ø 10 мм	60°±2°	12 мм	тип Б	30×20×26 мм
П121-5-65	5 МГц	Ø 10 мм	65°±2°	10 мм	тип Б	30×20×26 мм
ПЭП на частоту 10 МГц
П121-10-65	10 МГц	5×5 мм	65°±2°	6 мм	тип А	23×17×25 мм
П121-10-70	10 МГц	5×5 мм	70°±2°	6 мм	тип А	23×17×25 мм
П121-10-74	10 МГц	5×5 мм	74°±2°	7 мм	тип А	23×17×25 мм
П121-10-90	10 МГц	5×5 мм	поверхностная волна		тип А	23×17×25 мм
П121-10-65	10 МГц	Ø 6 мм	65°±2°	6 мм	тип А	23×17×25 мм
П121-10-70	10 МГц	Ø 6 мм	70°±2°	6,5 мм	тип А	23×17×25 мм
П121-10-74	10 МГц	Ø 6 мм	74°±2°	7,5 мм	тип А	23×17×25 мм
