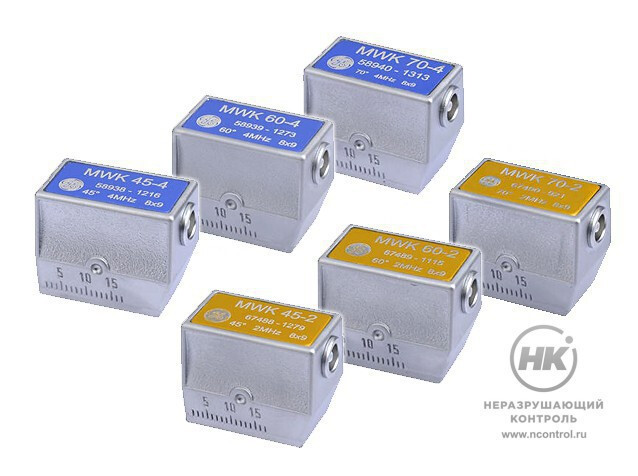

Миниатюрные наклонные совмещённые ПЭП с керамической пластиной

Наклонные совмещённые ПЭП с керамической пластиной — это универсальные преобразователи с узкой диаграммой направленности и высокой разрешающей способностью. Предназначены для контроля небольших объектов. Модели серии MWK генерируют очень короткие эхо-импульсы.

Благодаря применению наклонных датчиков возможно исследовать участки, которые не доступны для исследований под прямым углом. В стандартных сварных соединениях несплавления и непровары не всегда ориентированы параллельно поверхности объекта. В таких случаях требуется выполнение контроля боковой части шва с помощью луча, генерируемого под углом.

8×9  мм
Размер пьезоэлемента

Особенности

  • используются вместе с ультразвуковыми дефектоскопами производства General Electric (Krautkramer);
  • износостойкие, выполнены в алюминиевом корпусе;
  • поставляются модели с частотой УЗ колебаний 2 МГц и 4 МГц, углами ввода от 35° до 70°;
  • имеют пластину из композитной керамики.

Технические характеристики

Наименование преобразователя Частота Размер пьезоэлемента Угол ввода Габариты
MWK 35-2 2 МГц 8×9  мм 35° 27×15×22 мм
MWK 45-2 2 МГц 8×9  мм 45° 27×15×22 мм
MWK 60-2 2 МГц 8×9  мм 60° 27×15×22 мм
MWK 70-2 2 МГц 8×9  мм 70° 27×15×22 мм
MWK 35-4 4 МГц 8×9  мм 35° 27×15×22 мм
MWK 45-4 4 МГц 8×9  мм 45° 27×15×22 мм
MWK 60-4 4 МГц 8×9  мм 60° 27×15×22 мм
MWK 70-4 4 МГц 8×9  мм 70° 27×15×22 мм
Производитель
Krautkramer
