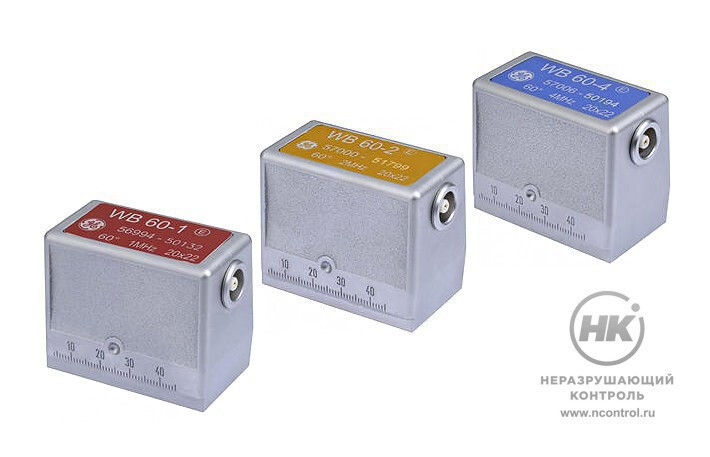

Наклонные совмещённые ПЭП

Наклонные совмещённые преобразователи используются для контроля больших объектов из нелегированных и низколегированных сталей, например, толстостенных контейнеров, валов, осей, толстых сварных швов.

Благодаря применению наклонных датчиков возможно исследовать такие участки, которые не доступны для исследований под прямым углом. В стандартных сварных соединениях несплавления и непровары не всегда ориентированы параллельно поверхности объекта. В таких случаях требуется выполнение контроля боковой части шва с помощью луча, генерируемого под углом.

20×22  мм
Размер пьезоэлемента

Особенности

  • поставляются модели с частотой УЗ колебаний 1 МГц, 2 МГц и 4 МГц, углами ввода от 35° до 80°;
  • износостойкие, выполнены в алюминиевом корпусе;
  • используются вместе с ультразвуковыми дефектоскопами производства General Electric (Krautkramer).

Технические характеристики

Наименование преобразователя Частота Размер пьезоэлемента Угол ввода Габариты
WB 35-1 1 МГц 20×22 мм 35° 53.5×29×45 мм
WB 45-1 1 МГц 20×22 мм 45° 53.5×29×45 мм
WB 60-1 1 МГц 20×22 мм 60° 53.5×29×45 мм
WB 70-1 1 МГц 20×22 мм 70° 53.5×29×45 мм
WB 80-1 1 МГц 20×22 мм 80° 53.5×29×45 мм
WB 90-1 1 МГц 20×22 мм 90° 53.5×29×45 мм
WB 35-2 2 МГц 20×22 мм 35° 53.5×29×45 мм
WB 45-2 2 МГц 20×22 мм 45° 53.5×29×45 мм
WB 60-2 2 МГц 20×22 мм 60° 53.5×29×45 мм
WB 70-2 2 МГц 20×22 мм 70° 53.5×29×45 мм
WB 80-2 2 МГц 20×22 мм 80° 53.5×29×45 мм
WB 90-2 2 МГц 20×22 мм 90° 53.5×29×45 мм
WB 35-4 4 МГц 20×22 мм 35° 53.5×29×45 мм
WB 45-4 4 МГц 20×22 мм 45° 53.5×29×45 мм
WB 60-4 4 МГц 20×22 мм 60° 53.5×29×45 мм
WB 70-4 4 МГц 20×22 мм 70° 53.5×29×45 мм
WB 80-4 4 МГц 20×22 мм 80° 53.5×29×45 мм
Производитель
Krautkramer
