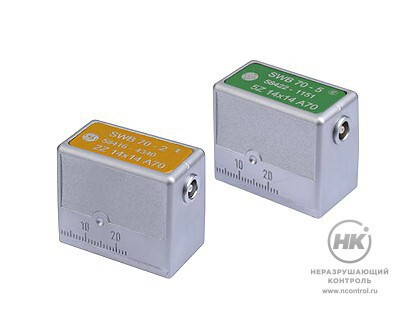

Наклонные совмещённые ПЭП средних размеров

Наклонные совмещённые преобразователи средних размеров обладают узкой диаграммой направленности и высокой разрешающей способностью. Позволяют контролировать как мелкие детали, так и крупные объекты.

Благодаря применению наклонных датчиков возможно исследовать такие участки, которые не доступны для исследований под прямым углом. В стандартных сварных соединениях несплавления и непровары не всегда ориентированы параллельно поверхности объекта. В таких случаях требуется выполнение контроля боковой части шва с помощью луча, генерируемого под углом.

14×14  мм
Размер пьезоэлемента

Особенности

  • поставляются модели с частотой УЗ колебаний 2 МГц и 5 МГц, углами ввода от 45° до 70°;
  • износостойкие, выполнены в алюминиевом корпусе;
  • используются вместе с ультразвуковыми дефектоскопами производства General Electric (Krautkramer).

Технические характеристики

Наименование преобразователя Частота Размер пьезоэлемента Угол ввода Габариты
SWB 45-2 2 МГц 14×14 мм 45° 37×21.5×31 мм
SWB 60-2 2 МГц 14×14 мм 60° 37×21.5×31 мм
SWB 70-2 2 МГц 14×14 мм 70° 37×21.5×31 мм
SWB 45-5 5 МГц 14×14 мм 45° 37×21.5×31 мм
SWB 60-5 5 МГц 14×14 мм 60° 37×21.5×31 мм
SWB 70-5 5 МГц 14×14 мм 70° 37×21.5×31 мм
Производитель
Krautkramer
