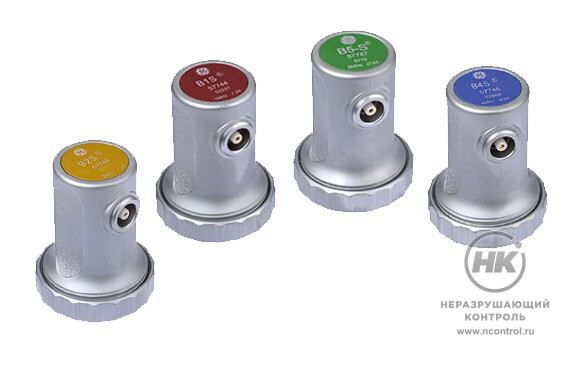

Прямые совмещённые ПЭП

Прямые совмещённые преобразователи применяются при ультразвуковом контроле изделий для выявления пустот и пористости, трещин или расслоений, параллельных поверхности материала.

Области применения: контроль пластин, прутков, поковок и литых изделий, а также болтовых соединений, креплений и других деталей, подверженных растрескиванию параллельно доступной поверхности. Поставляются модели с различными частотами УЗ колебаний, размерами пьезоэлементов и типами разъёмов.

Преобразователи используются вместе с ультразвуковыми дефектоскопами производства General Electric (Krautkramer).



Технические характеристики

Наименование преобразователя Частота Размер пьезоэлемента Тип разъёма Габариты
B 1 S 1 МГц Ø 24 мм Lemo 1 45×45×59 мм
B 2 S 2 МГц Ø 24 мм Lemo 1 45×45×59 мм
B 4 S 4 МГц  Ø 24 мм Lemo 1 45×45×59 мм
B 5 S 5 МГц  Ø 24 мм Lemo 1 45×45×59 мм
MB 2 S 2 МГц Ø 10 мм Lemo 00 25×25×43 мм
MB 4 S 4 МГц  Ø 10 мм Lemo 00 25×25×43 мм
MB 5 S 5 МГц  Ø 10 мм Lemo 00 25×25×43 мм
Производитель
Krautkramer
