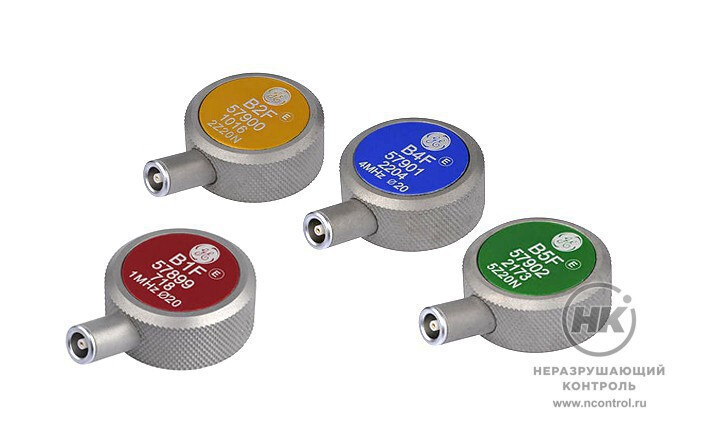

Специализированные прямые совмещённые плоские ПЭП

Специализированные прямые совмещённые плоские преобразователи предназначены для контроля труднодоступных мест объектов. Применяются при ультразвуковом контроле для выявления пустот и пористости, трещин или расслоений, параллельных поверхности материала.

Области применения: контроль пластин, прутков, поковок и литых изделий, а также болтовых соединений, креплений и других деталей, подверженных растрескиванию параллельно доступной поверхности. Поставляются модели с различными частотами УЗ колебаний и размерами пьезоэлементов.

Преобразователи используются вместе с ультразвуковыми дефектоскопами производства General Electric (Krautkramer).

Технические характеристики

Наименование преобразователя Частота Размер пьезоэлемента Тип разъёма Габариты
B 1 F 1 МГц Ø 20 мм Lemo 00 31×31×15 мм
B 2 F 2 МГц Ø 20 мм Lemo 00 31×31×15 мм
B 4 F 4 МГц Ø 20 мм Lemo 00 31×31×15 мм
B 5 F 5 МГц Ø 20 мм Lemo 00 31×31×15 мм
MB 2 F 2 МГц Ø 10 мм Lemo 00 19×19×15 мм
MB 4 F 4 МГц Ø 10 мм Lemo 00 19×19×15 мм
MB 5 F 5 МГц Ø 10 мм Lemo 00 19×19×15 мм
Производитель
Krautkramer
