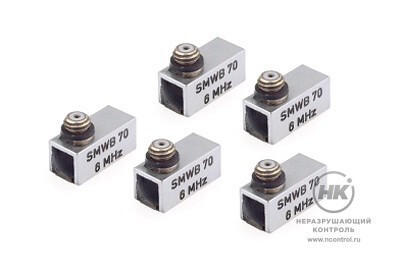

Субминиатюрные наклонные совмещённые ПЭП

Субминиатюрные наклонные совмещённые ПЭП — это преобразователи очень малых размеров. Предназначены для контроля небольших объектов, например, для проверки заклёпочных отверстий. Имеют гнездо Microdot. Модели серии SMWK с керамической пластиной генерируют очень короткие эхо-импульсы.

Благодаря применению наклонных датчиков возможно исследовать участки, которые не доступны для исследований под прямым углом. В стандартных сварных соединениях несплавления и непровары не всегда ориентированы параллельно поверхности объекта. В таких случаях требуется выполнение контроля боковой части шва с помощью луча, генерируемого под углом.

3×4  мм
Размер пьезоэлемента

Особенности

  • используются вместе с ультразвуковыми дефектоскопами производства General Electric (Krautkramer);
  • износостойкие, выполнены в алюминиевом корпусе;
  • поставляются модели с частотой УЗ колебаний 5 МГц и 6 МГц, углами ввода от 45° до 70°;
  • модели SMWK имеют пластину из композитной керамики.

Технические характеристики

Наименование преобразователя Частота Размер пьезоэлемента Угол ввода Габариты
SMWB 45-6 6 МГц 3×4 мм 45° 16×7×7 мм
SMWB 60-6 6 МГц 3×4 мм 60° 16×7×7 мм
SMWB 70-6 6 МГц 3×4 мм 70° 16×7×7 мм
SMWK 45-5 5 МГц 3×4 мм 45° 16×7×7 мм
SMWK 60-5 5 МГц 3×4 мм 60° 16×7×7 мм
SMWK 70-5 5 МГц 3×4 мм 70° 16×7×7 мм
SMWK 70-6 6 МГц 3×4 мм 70° 16×7×7 мм
Производитель
Krautkramer
