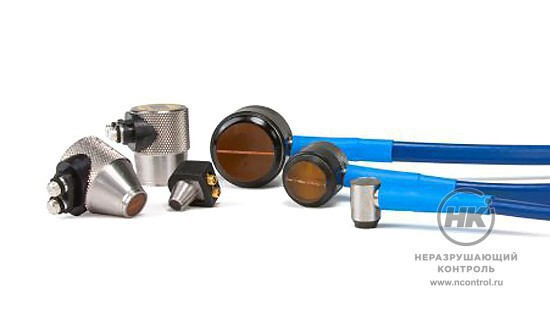

Прямые раздельно-совмещённые ПЭП

Купить
В избранноеВ избранное
СравнитьСравнить

Прямые раздельно-совмещённые преобразователи предназначены для измерения корродированных материалов, таких как бойлерные трубы и литейный чугун. Доступны вшироком диапазоне размеров и температурных свойств. Представляют собой готовое решение для коррозионного мониторинга.

Все стандартные раздельно-совмещённые преобразователи имеют функцию автоматического распознавания датчика. Это позволяет автоматически вызвать из памяти используемые по умолчанию установки коррекции
V-пути для каждого конкретного датчика.

Столщиномерами45MGи38DL PLUS могут использоваться все перечисленные преобразователи. Ктолщиномеру 27MGподходит большинство преобразователей, заисключением типов D7906иD7908.

Документы в PDF

Особенности

  • преобразователи D7906-SM и D7906-RM применяются при измерениях по технологии THRU-COAT (измерение через покрытие);
  • максимальная температура указана только для непостоянного контакта;
  • диапазон измеряемых толщин зависит отматериала, типа преобразователя, состояния поверхности итемпературы.

Технические характеристики

Наименование преобразователя Частота Соединитель Размер пьезоэлемента Диапазон толщин постали Диапазон температур
D790 (с кабелем) 5,0 МГц прямой Ø 11 мм 1 – 500 мм от -20 до +500°С
D790-SM 5,0 МГц прямой Ø 11 мм 1 – 500 мм от -20 до +500°С
D790-RL 5,0 МГц 90° Ø 11 мм 1 – 500 мм от -20 до +500°С
D790-SL 5,0 МГц прямой Ø 11 мм 1 – 500 мм от -20 до +500°С
D791(с кабелем) 5,0 МГц 90° Ø 11 мм 1 – 500 мм от -20 до +500°С
D791-RM 5,0 МГц 90° Ø 11 мм 1 – 500 мм от -20 до +400°С
D792(с кабелем) 10,0МГц прямой Ø 7,2 мм 0,5– 25 мм от 0 до +50°С
D793(с кабелем) 10,0МГц 90° Ø 7,2 мм 0,5– 25 мм от 0 до +50°С
D794(с кабелем) 5,0 МГц прямой Ø 7,2 мм 0,75– 50 мм от 0 до +50°С
D797(с кабелем) 2,0МГц 90° Ø 22,9мм 3,80 – 635 мм от -20 до +400°С
D797-SM 2,0МГц прямой Ø 22,9мм 3,80 – 635 мм от -20 до +400°С
D798-LF(с кабелем) 7,5МГц 90° Ø 8,9 мм 0,71 – 100 мм от -20 до +150°С
D798(с кабелем) 7,5МГц 90° Ø 7,2 мм 0,71 – 100 мм от -20 до +150°С
D798-SM 7,5МГц прямой Ø 7,2 мм 0,71 – 100 мм от -20 до +150°С
D799(с кабелем) 5,0 МГц 90° Ø 11 мм 1 – 500 мм от -20 до +150°С
MTD705 5,0 МГц 90° Ø 5,1 мм 1– 19 мм от 0 до +50°С
D7906-SM 5,0 МГц прямой Ø 11 мм 1 – 50 мм от 0 до +50°С
D7906-RM 5,0 МГц 90° Ø 11 мм 1 – 50 мм от 0 до +50°С
D7908 (с кабелем) 7,5МГц 90° Ø 7,2 мм 1 – 37 мм от 0 до +50°С
D7910(с кабелем) 5,0 МГц 90° Ø 12,7 мм 1 – 500 мм от 0 до +50°С
D7226(с кабелем) 7,5МГц 90° Ø 8,9 мм 0,71 – 100 мм от -20 до +150°С
