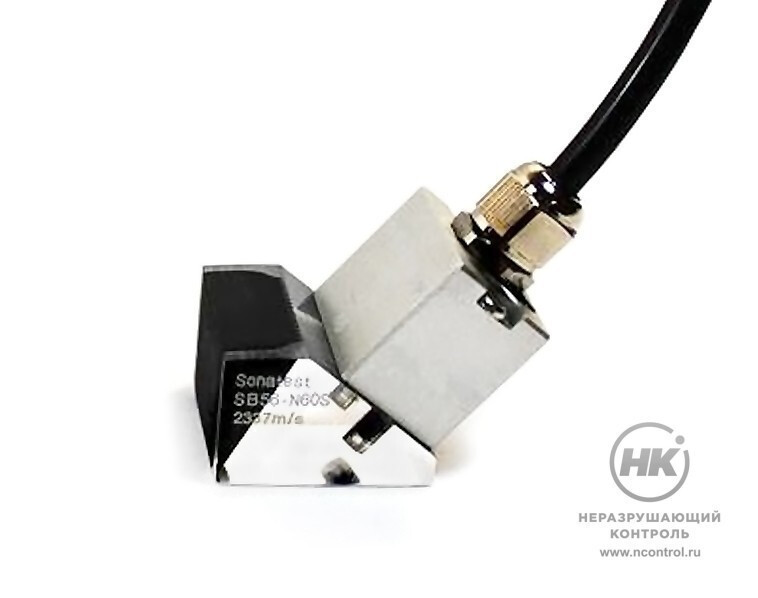

Датчики на фазированных решётках серии X2

Датчики общего назначения на фазированных решётках серии X2 предназначены для секторного сканирования в пределах небольших областей. Применяются для контроля сварных швов, простых или геометрически сложных деталей.

Датчики X-серии с широким диапазоном охвата частот соответствуют всем существующим промышленным стандартам. Имеют встроенный кабель, разъём IPEX, крепление призмы — внешнее. Призмы оснащены каналами для подачи контактной жидкости и износостойкими вставками. Габариты датчиков: 16×23×20 мм. Совместимы с системой ультразвукового контроля HARFANG VEO.

2,5  метра
Длина встроенного кабеля

Технические характеристики преобразователей

Наименование преобразователя Частота Количество элементов ФАР Шаг Апертура
X2PE5.0M16E0.6PIX250 5 МГц 16 0,6 мм 10×10 мм
X2PE7.5M16E0.6PIX250 7,5 МГц 16 0,6 мм 10×10 мм
X2PE10M16E0.6PIX250 10 МГц 16 0,6 мм 10×10 мм
X2PE10M32E0.3PIX250 10 МГц 32 0,3 мм 10×10 мм


Технические характеристики призм

Наименование призмы Угол Тип волн
X2-SB56-N0L-IHC продольная волна, толщина призмы 25 мм
X2-SB56-N45S-IHC 45° поперечная волна
X2-SB56-N60L-IHC 60° продольная волна
X2-SB56-N60S-IHC 60° поперечная волна





Производитель
Sonatest
