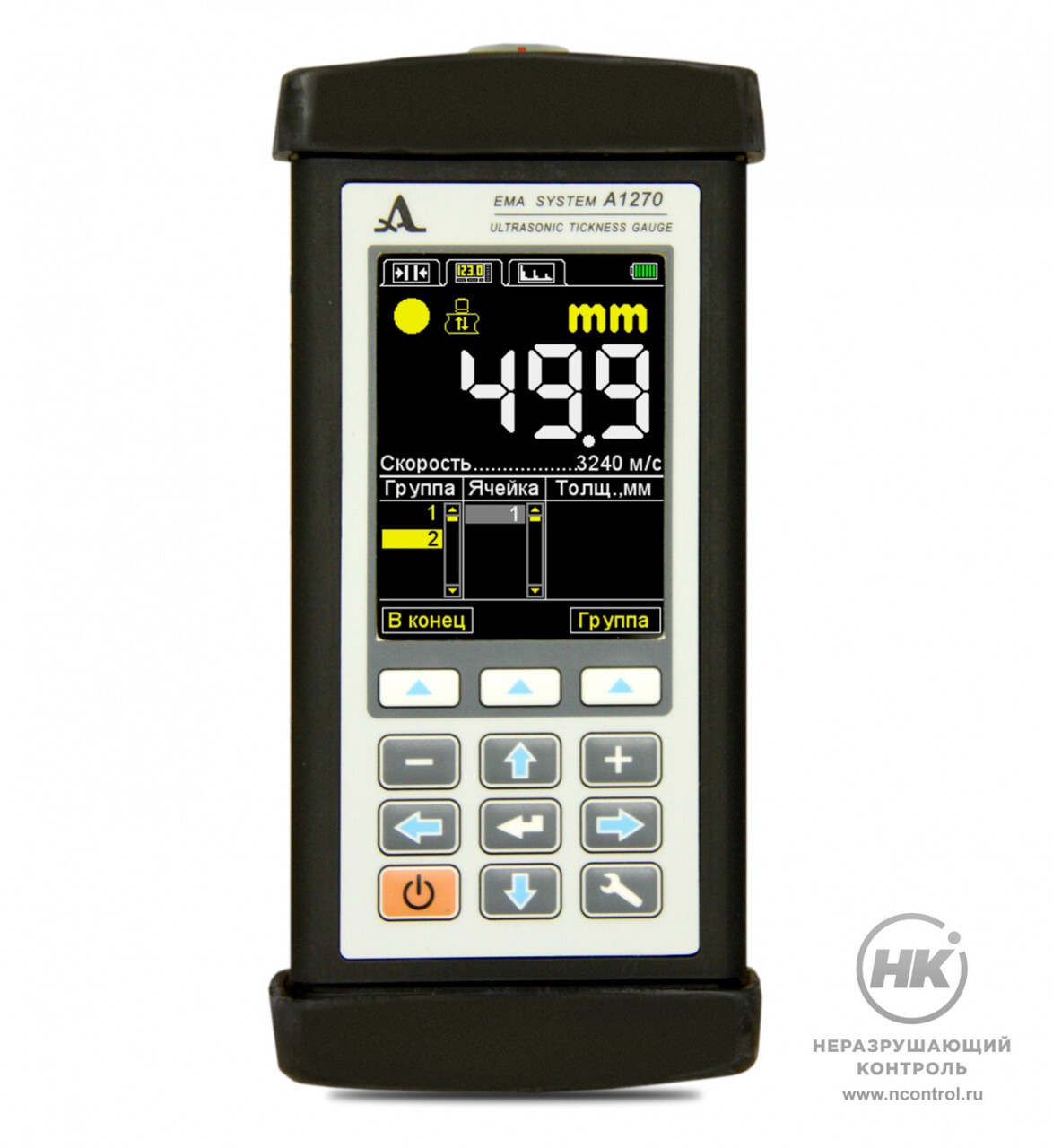

Электромагнитно-акустический толщиномер А1270

Купить
В избранноеВ избранное
СравнитьСравнить

Электромагнитно-акустический толщиномер А1270 предназначен для измерения толщины изделий из сталей и алюминиевых сплавов без применения контактной жидкости. Диапазон измеряемых толщин: от 0,8 до 100 мм. Диапазон частот преобразователя: от 2,5 до 5,0 МГц.

Технология импульсного подмагничивания

Толщиномер А1270 работает по технологии импульсного подмагничивания. В ЭМА-преобразователях нет постоянного магнита. Это позволяет избежать сильного притяжения преобразователя к поверхности объектов из ферромагнитных сталей и проводить сканирование объекта контроля. Технология исключает налипание металлической стружки на протектор преобразователя и увеличивает срок его службы.

Возможности

Для проведения контроля не нужна предварительная подготовка поверхности объекта. Контроль может вестись через воздушный зазор. Для этого ЭМА-преобразователь нужно закрепить в специальной каретке.

А1270 измеряет толщины металлических изделий через коррозионное и лакокрасочное покрытие толщиной до 1,5 мм. При толщине покрытия 1,5 мм и толщине объекта контроля до 15 мм на экран прибора выводится значение толщины металлического изделия без учета покрытия.

В толщиномере используются два типа ЭМА-преобразователей поперечных волн: с радиальной и линейной поляризацией на базе технологии импульсного электромагнита.

Подключить к электронному блоку преобразователи с постоянным магнитом S7392 и S7394 можно с помощью специального переходника.

15  мм
Минимальной диаметр трубы для контроля



Режимы работы

А1270 работает в трёх режимах: «Память», «А-Скан» и «В-Скан».

1. Режим «Память» применяется для определения толщины изделия с отображением на экране сохраненных результатов. Они сохраняются по группам. Энергонезависимая память хранит 50 000 цифровых результатов измерений и 4 000 А-Сканов. Любой результат, вызывающий сомнение, может быть перезаписан.

2. Режим «А-Скан» применяется для проведения измерений с графическим отображением сигнала на дисплее прибора в виде А-Скана.

3. Режим «В-Скан» применяется для поиска коррозионных повреждений при сканировании объектов контроля с отображением графического В-Скана.







9  часов
Время непрерывной
работы

Документы в PDF

Особенности

  • встроенный литиевый аккумулятор;
  • настройка параметров выбранного преобразователя с помощью встроенного в корпус юстировочного образца;

  • большой, информативный, цветной TFT дисплей;
    звуковая и виброиндикация;

  • предустановленная база скоростей поперечных волн основных материалов с возможностью пополнения;

  • дискретность индикации измерений 0,01 или 0,1 мм;
  • автоматическое определение скорости ультразвука на объекте известной толщины;
  • энергонезависимая память на 50 000 измерений;
  • автоматическое определение скорости ультразвука на объекте известной толщины;
  • возможность смены ориентации изображения при повороте прибора на 90 градусов.

Комплектация

  • электронный блок ЭМА толщиномера;
  • ЭМА преобразователь S3850 5.0A0D8ES со встроенным кабелем;
  • сетевой адаптер 220 В - 15 B;
  • кабель USB A- Micro B;
  • компакт диск с документацией и ПО;
  • жесткий кейс Т12.

Технические характеристики

Диапазон измеряемых толщин: (c преобразователем S3850 5.0A0D8ES) 0,8 – 50 мм
Диапазон частот преобразователя 2,5 – 5,0 МГц
Основная погрешность измерений толщины Х, мм, не более: ±(0,01X+0,1) мм
Диапазон настройки скорости ультразвука 1 000 - 9 999 м/с
Размер и тип дисплея 3,5" TFT, антибликовый цветной
Количество запоминаемых результатов 50 000 измерений, 4 000 А-Сканов
Номинальное значение напряжения аккумулятора 13,2 В
Время непрерывной работы от аккумулятора, не менее 9 ч
Интерфейс для связи с компьютером USB
Габаритные размеры электронного блока 190 x 87 x 40 мм
Масса электронного блока, не более 900 г
Диапазон рабочих температур от – 30 до +50 ºC
