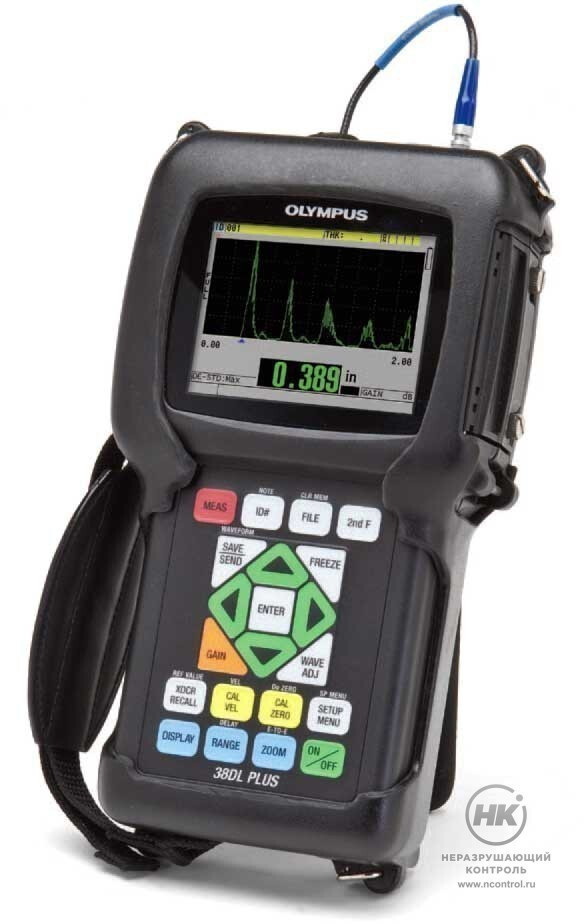

Ультразвуковой толщиномер 38DL PLUS

Ультразвуковой толщиномер 38DL PLUS измеряет толщины пластмассовых, керамических, стеклянных, композитных и металлических деталей. Выявляет коррозионные и эрозионные повреждения. Диапазон измерений толщин: от 0,08 до 635 мм. Работает с одноэлементными и с раздельно-совмещенными преобразователями.

Режимы THRU-COAT и «Эхо-эхо»

Толщиномер 38DL PLUS оснащён режимами THRU-COAT и «Эхо-эхо» для измерения толщины изделий с покрытием. Может одновременно измерять до 4-х слоёв. ПО помогает измерять толщину внутреннего слоя оксида / накипи.

Регистратор данных

Бук­венно-цифровой позволяет собирать и передавать значения толщины и А-сканы. Ёмкость внутренней памяти: до 475 000 значений толщи­ны или 20 000 А-сканов. Имена файлов прописываются длиной до 32 символов. Можно сохранять до 4 комментариев в каждом ИД.

Программа GageView

Программа GageView позволяет создавать базы данных и отчетов, редактировать данные и передавать их на компьютер и обратно. ПО помогает делать «мгновенные снимки» экрана.

0,01  мм
Стандартная дискретность для всех преобразователей

Особенности

  • буквенно-цифровой регистратор данных с
    емкостью до 475 000 значений толщины или
    20 000 А-сканов;
  • технология высокого динамического усиления
    Olympus с применением цифровых фильтров;
  • дифференциальный режим и режим
    коэффициента утонения;
  • временной B-скан; 10 000 сохраняемых
    показаний на один скан;
  • степень защиты корпуса — IP67;
  • выход VGA для подключения к компьютеру
    или монитору;
  • встроенная функция составления
    статистических отчетов;
  • толщиномер можно заблокировать с
    помощью пароля;
  • построение пользовательской кривой
    компенсации V-пути.

Комплектация

  • толщиномер 38DL PLUS;

  • зарядное устройство/адаптер переменного тока на 100 В, 115 В, 230 В;

  • встроенный регистратор данных;
    интерфейсная программа GageView;

  • тестовый образец и контактная жидкость;
    USB-кабель;

  • защитный резиновый чехол с подставкой и наплечный ремень;

  • руководство по эксплуатации.



Принадлежности

  • фильтр-адаптер для ЭМА-преобразователя;
  • USB-кабель для герметизированного подключения согласно IP67;
  • ножная педаль;
  • штангенциркуль с цифровой индикацией;
  • кабель для штангенциркуля;
  • кабель VGA;
  • съемная карта памяти microSD на 2 Гб;
  • тележка для кодированного B-скана;
  • кабель для кодировщика, 3 м.

Технические характеристики

Раздельно-совмещенный преобразователь Временной интервал от прецизионной задержки после возбуждающего импульса до первого эхо-сигнала
THRU-COAT Измерение толщины металла и толщины покрытия с использованием одиночного донного эхо-сигнала (преобразователи D7906-SM и D7908)
Эхо-эхо Время между двумя последовательными донными эхо-сигналами без учета толщины краски или другого покрытия
Одноэлементный преобразователь Режим 1: Временной интервал между импульсом возбуждения и первым донным эхо-сигналом Режим 2: Временной интервал между эхо-сигналом линии задержки и первым донным эхо-сигналом (преобразователи с линией задержки или иммерсионные преобразователи) Режим 3: Временной интервал между последовательными донными эхо-сигналами, следующими за первым эхо-сигналом от поверхности раздела после импульса возбуждения (преобразователи с линией задержки или иммерсионные преобразователи). Оксид: опция Многослойный режим: опция
Диапазон толщины От 0,08 мм до 635 мм в зависимости от материала, состояния поверхности, температуры и выбранной конфигурации.
Скорость в материале От 0,508 до 13,998 мм/мкс
Дискретность (регулируемая) Низкая: 0,1 мм Стандартная: 0,01 мм Высокая (опция): 0,001 мм
Диапазон частот преобразователей Стандартный: от 2 до 30 МГц (–3 дБ) Повышенное проникновение (опция): от 0,50 до 30 МГц (-3 дБ)
Рабочая температура От –10°C до 50°C
Клавиатура Герметизированная, тактильная, с цветовой кодировкой и подачей звуковых сигналов
Корпус Ударопрочный, водостойкий, с герметизированными разъемами. Отвечает требованиям IP67
Размеры: (Ш x В x Г) Габаритные: 125 x 211 x 46 мм
Вес 0,814 кг
Электропитание Адаптер AC/DC, 24 В; литий-ионная батарея 23,760 Вт/ч; или 4 батареи AA
Время работы от литий-ионной батареи Мин. 12,6 ч, стандарт. 14 ч, макс. 14,7 ч{Быстрая зарядка: 2–3 ч.
Стандарты Конструкция отвечает требованиям EN15317
Цветной трансфлективный VGA-дисплей Жидкокристаллический, размером 56,16 x 74,88 мм
Детектирование Полноволновое, РЧ, полуволновое+, полуволновое–
USB 1.0 клиент
RS-232 Да
Карта памяти Макс. емкость: съемная карта памяти microSD на 2 ГБ
Видеовыход Стандартный выход VGA
Регистратор данных 38DL PLUS сохраняет, вызывает, стирает и передает данные толщины, А-сканы и настройки прибора через порт RS-232 или USB.
Емкость 475 000 показаний или 20 000 А-сканов
Имена файлов, ИД и комментарии Имена файлов длиной до 32 символов; ИД до 20 символов; до четырех комментариев для каждого кода
Структура файлов 9 стандартных или пользовательских файловых структур в зависимости от применения
Отчеты Включают: статистические данные, Мин/Макс значения и места замеров, срабатывание сигнализации, сравнение файлов.
