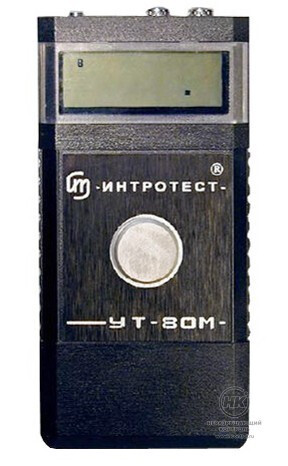

Ультразвуковой толщиномер УТ-80М

В избранноеВ избранное
СравнитьСравнить

Ультразвуковой толщиномер УТ-80М предназначен для измерения толщины стальных изделий эхо-импульсным методом, в том числе с корродированными поверхностями. Диапазон измерений от 1,0 до 100 мм. Снят с производства. Замена — УТ-111.

Прибор имеет настройку на скорость распространения ультразвука 5930 м/с, что соответствует скорости ультразвука для низкоуглеродистых сталей. По специальному заказу толщиномер может быть настроен на любую фиксированную скорость ультразвука для контроля объектов из стекла, пластмассы, полиэтилена, керамики и других материалов.

Время непрерывной работы толщиномера от полностью заряженной встроенной аккумуляторной батареи без подсветки цифрового индикатора при температуре окружающей среды 20 °С, не менее 150 часов.

Толщиномер не требует настройки и готов к работе сразу после включения. Позволяет работать в жёстких полевых условиях, при этом температура и длительность работы не влияют на точность измерения. Может комплектоваться высокотемпературным ПЭП для контроля объектов с температурой поверхности до 300 °С.

150  часов
Время работы без подсветки

Документы в PDF

Особенности

  • максимальное время контакта высокотемпературного ПЭП с поверхностью изделия, нагретой выше 100 °С, не более 5 секунд с последующим перерывом 40 секунд;
  • время установления показаний на цифровом индикаторе толщиномера не более 1 секунды;
  • максимальный размер контактной площадки УЗ ПЭП диаметр 12 мм;
  • порог включения автоматической сигнализации разряда встроенной аккумуляторной батареи
    3,0 – 3,3 В;
  • жидкокристаллический цифровой индикатор с электролюминесцентной подсветкой;
  • простота эксплуатации: один орган управления «включение питания».

Комплектация

  • электронный блок толщиномера;
  • ультразвуковой ПЭП;
  • отвёртка для подстройки «нуля» толщиномера;
  • зарядное устройство;
  • руководство по эксплуатации.

Принадлежности

  • чехол для электронного блока;
  • сумка для переноски.

Технические характеристики

Рабочие частоты 2,5; 5,0 МГц
Диапазон измерения (по стали) от 1,0 до 100 мм
Погрешность измерения ±(0,1+0,01 H) мм
Дискретность измерения 0,1 мм
Предел допускаемой основной абсолютной погрешности на плоскопараллельных образцах с шероховатостью поверхности Rz 10 мкм ±(0,1+0,01X), где Х — измеряемая толщина в мм
Предел дополнительной погрешности при шероховатости поверхности измеряемых изделий менее Rz 160 мкм не превышает основной погрешности измерения
Предел дополнительной погрешности, вызванной изменением температуры окружающего воздуха не превышает основной погрешности измерения
Предел дополнительной погрешности измерения толщины изделий с непараллельными поверхностями при минимальном радиусе кривизны поверхности 20 мм не превышает основной погрешности измерения
Диапазон устанавливаемых скоростей УЗ колебаний фиксированная скорость 5930 м/с
Память отсутствует
Интерфейс связи с персональным компьютером отсутствует
Электрическое питание толщиномера от встроенной аккумуляторной батареи номинальным напряжением 3,6 В
Электрическое питание зарядного устройства сеть переменного тока напряжением от 187 до 242 В и частотой (50±1) Гц
Максимальная мощность, потребляемая от сети переменного тока при зарядке аккумуляторной батареи не более 5 В
Время непрерывной работы до 100 ч
Диапазон рабочих температур от -25 до + 50 °С
Степень защиты корпуса IP 53
Габаритные размеры не более 120×60×30 мм
Масса не более 0,15 кг
