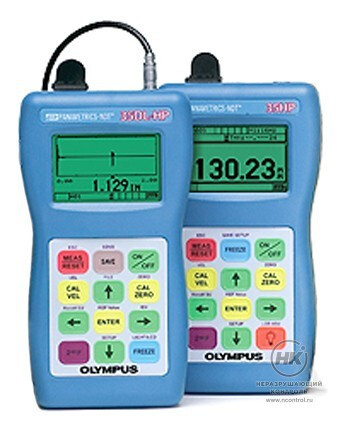

Ультразвуковые толщиномеры Panametrics серии 35

Ультразвуковые толщиномеры Panametrics серии 35 предназначены для измерения толщины изделий различной формы и габаритов при одностороннем доступе к изделию. Диапазон измеряемых толщин 0.5 – 635 мм в зависимости от модификации. Сняты с производства. Замена — толщиномер 45MG.

Значения толщины отображаются крупными цифрами на ЖК-экране с подсветкой и могут сопровождаться изображением А-скана при активации соответствующей функции. Также толщиномеры могут отображать поперечное сечение объекта (В-скан), которое формируется из меняющихся значений толщины в процессе перемещения датчика.

Толщиномеры Panametrics серии 35 используются в аэрокосмической отрасли промышленности для измерений толщины стенки лопаток ТРД и ГТД, толщины остекления кабины летательного аппарата, толщины листов в местах пластической деформации, сварных патрубков, сельсинов и других деталей ответственного назначения.

Приборы применяются для измерений толщины деталей точного литья, контактных линз, пластиковых и стеклянных бутылок, колб, лампочек, канистр, трубок малого диаметра, змеевиков, изоляционных покрытий.

150  часов
Время непрерывной
работы

Особенности

  • измеряемые величины: толщина, скорость ультразвука или время распространения УЗ импульсов;
  • возможность измерения скорости звука и коэффициента утоньшения есть во всех моделях;
  • режим измерения минимальных/максимальных значений;
  • сигнализация по верхнему/нижнему порогу;
  • возможность использовать контактные и иммерсионные датчики, а также датчики с линией задержки;
  • функция автовызова предустановленных и пользовательских настроек;
  • дополнительные программы интерфейса;
  • индикатор заряда батарей.

Комплектация

  • толщиномер;
  • ремень для крепления на запястье;
  • кабель для преобразователя;
  • контрольный образец;
  • контактная жидкость;
  • 3 батареи АА;
  • руководство по эксплуатации;
  • кейс для транспортировки.

Принадлежности

  • GageView: интерфейсная программа;
  • 35PCSCOPE: приложение PCScope;
  • 35DLHP/RS232: порт RS-232;
  • 35DL/RS232: порт RS-232;
  • источник питания AC-115;
  • источник питания AC-230;
  • резиновый защитный чехол.

Технические характеристики

Модификация 35 35DL 35HP 35DLHP
Диапазон измеряемых толщин 0.08 – 635.0 мм 0.08 – 635.0 мм 0.5 – 635.0 мм 0.5 – 635.0 мм
Диапазон измеряемых скоростей 0.5080 – 18.699 мм 0.5080 – 18.699 мм 0.5080 – 18.699 мм 0.5080 – 18.699 мм
Разрешающая способность индикации 0.001 мм 0.001 мм 0.01 мм 0.01 мм
Частотный диапазон 2.25 – 30 МГц 2.25 – 30 МГц 0.5 – 5.0 МГц 0.5 – 5.0 МГц
Связь с компьютером через USB или RS-232 дуплексная, через USB или RS-232 через USB или RS-232 дуплексная, через USB или RS-232
Функциональные возможности

Запоминание
минимума/максимума.

Память на 8000 измерений или 350 А-сканов.

Запоминание
минимума/максимума.

Запоминание минимума/максимума. Память на 5000 измерений.



Возможность быстрого вызова из памяти настроек на ПЭП.
Опция отображения А-скана на дисплее прибора. Пороговая сигнализация.
Получение А-скана на мониторе компьютера с помощью РС-скопа.

Время непрерывной работы 150 ч 150 ч 150 ч 150 ч
Температурный диапазон -10 ... +50 °С -10 ... +50 °С -10 ... +50 °С -10 ... +50 °С
Размеры 84×152×38 мм 84×152×38 мм 84×152×38 мм 84×152×38 мм
Вес 0.24 кг 0.24 кг 0.24 кг 0.24 кг
