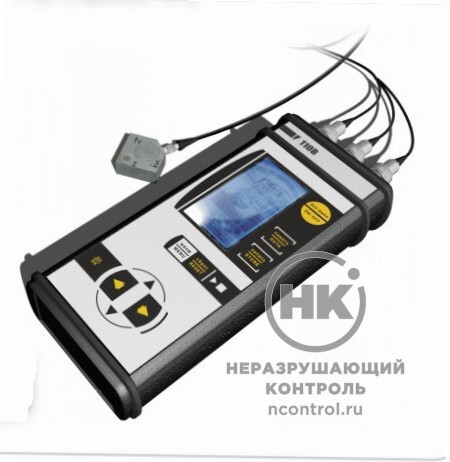

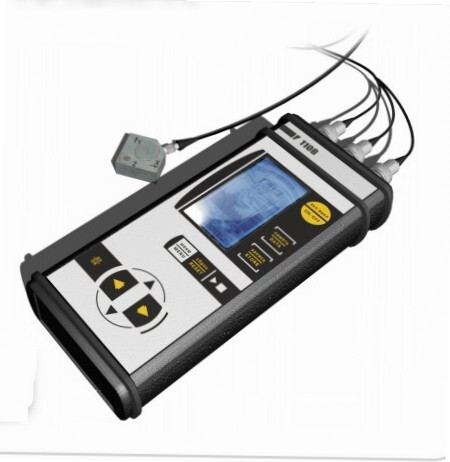

Виброанализатор двухканальный "Вибро-Навигатор"

"Вибро-Навигатор" предназначен для синхронного двухканального измерения и анализа вибрационных характеристик технологического оборудования. Прибор построен на базе платформы навигатор и включает в себя дополнительный аналоговый модуль согласования, расширяющий функциональность платформы в области измерения вибрационных характеристик.

Программное обеспечение

В состав прибора входит Программное обеспечение проведения измерений. Оно устанавливается и выполняется на платформе непосредственно при выполнении работ по вибродиагностике. Позволяет выбрать проводимую работу из списка запланированных, ввести требуемые параметры для выполнения работы, провести измерения и получить данные, просмотреть данные в графической и текстовой форме на цветном экране прибора с диагональю 4 дюйма.

7  часов
Время работы прибора

Дополнительно предлагается Программное обеспечение управления работами. Оно предназначено для использования на персональном компьютере под управлением Windows 9x, Windows NT, 2000 и позволяет формировать базу данных оборудования и измеряемых на нем параметров, планировать и контролировать выполнение работ по вибродиагностике, хранить, обрабатывать и просматривать результаты диагностики и изменение их во времени (тренды). Обмен данными с прибором производится посредством любого метода подключения — RS-232, USB, инфракрасный порт, модем.

Непосредственно при проведении измерений обеспечиваются следующие функции обработки сигнала:

  • общий уровень ( СКЗ, пик, пик-пик);
  • временной сигнал (ускорение, скорость, перемещение);
  • спектр/кепстр сигнала;
  • фазовые характеристики;
  • орбита;
  • выбег (старт/стоповые характеристики);
  • резонансные характеристики;
  • динамическая, многоплоскостная балансировка.



Особенности

  • наличие 2-х каналов для подключения вибродатчиков (возможно подключение датчиков с ICP);
  • наличие канала для подключения оптического таходатчика;
  • возможно наличие взрывозащиты для категории В1А, Т4;
  • повышенная надежность, точность, простота и удобство проведения измерений;
  • формирование управляющих воздействий на объект диагностирования во время проведения измерения при одновременной регистрации реакции объекта на эти воздействия;
  • возможность одновременного использования датчиков с аналоговыми, дискретными и цифровыми выходными сигналами;
  • большой объем памяти под результаты измерений позволяет проводить множество измерений без необходимости переноса данных в центральную базу;
  • возможность присоединения речевых и текстовых комментариев непосредственно при проведении измерения;
  • гибкость и адаптируемость прибора под различные сценарии проведения измерения.

Технические характеристики

Частотный диапазон в режиме измерения спектров

0,1 – 50000 Гц

Неравномерность АЧХ

 ± 1дб

Относительная погрешность измерения

 ± 2%

Частотное разрешение

 100, 200, 400, 800, 1600, 3200 линий

Динамический диапазон измерения вибрации

от 0,01 до 100g, при чувствительности датчика 100 mv/g

Количество усреднений

 от 1 до 64

Объем памяти под результаты измерений

 не менее 25 Мбайт, что позволяет регистрировать 16380 спектров с разрешением 400 линий при значении верхней частоты равной 1000 Гц

Диапазон частот вращения

 от 300 до 12000 об/мин

Погрешность по частоте вращения

 +/- 1%

Погрешность по фазе

 +/- 1 градус

Входное сопротивление

не менее 100ком

Относительная погрешность измерения

 ± 2%

Частотный диапазон

от 0 до 50000 Гц

Неравномерность АЧХ

 ± 1дб

Температурный диапазон работоспособности

от -5 ºС до +40°С

Максимальная величина влажности

до 95%, без конденсата

Источник питания

 литий-ионный аккумулятор напряжением 3,3В, емкостью 1450mА/ч;

Время работы устройства при полностью заряженном аккумуляторе

 не менее 7 часов;

Время зарядки

 не более 5 часов;

Масса с аккумулятором

 не более 400 грамм;

Максимальные геометрические размеры

210 х 100 х 45 мм.
