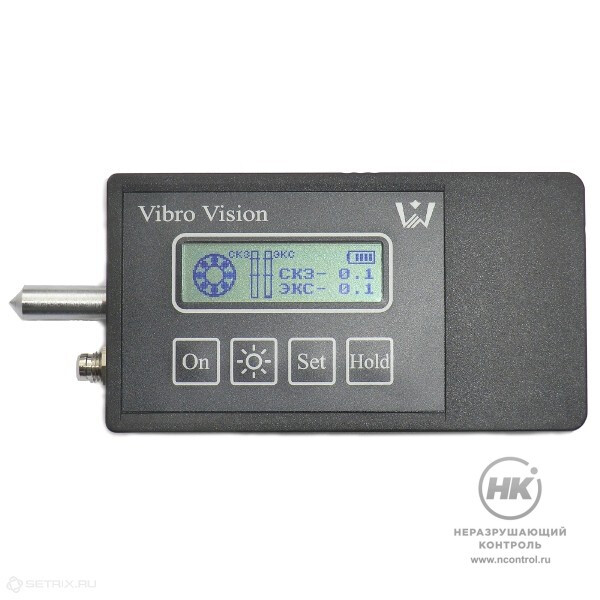

Vibro Vision - переносной виброметр

Vibro Vision - переносной виброметр [фото №3]

Vibro Vision - переносной виброметр [фото №4]

Купить

Задать вопрос о товаре

В избранное

Сравнить

Малогабаритный виброметр марки «Vibro Vision» предназначен для контроля уровня вибрации и экспресс-диагностики дефектов вращающегося оборудования.

Позволяет измерять общий уровень вибрации (СКЗ, пик, размах), оперативно диагностировать состояние подшипников качения. Виброметр регистрирует сигналы в размерности виброускорения, виброскорости, виброперемещения при помощи встроенного или внешнего датчика. На фотографии показано измерение вибрации прибором при помощи встроенного вибродатчика. В таком режиме виброметр наиболее удобен для простых и оперативных измерений.

20 часов
Время автономной
работы

Принцип работы

При использовании внешнего датчика, устанавливаемого на контролируемом оборудовании при помощи магнита или с использованием щупа, можно проводить более сложные измерения.

Дополнительными функциями прибора Vibro Vision являются определение состояния подшипников качения на основе расчета эксцесса виброускорения и простейший анализатор вибросигналов. Прибор позволяет оценивать форму вибросигнала (256 отсчетов) и анализировать спектр вибросигнала (100 линий). Это позволяет «на месте» диагностировать некоторые дефекты, например, небаланс, расцентровка. Эти функции позволяет диагностировать этим простым и дешевым прибором наиболее часто встречающиеся дефекты вращающегося оборудования.

Специальные режимы работы прибора

Диагностика подшипников качения. Данная функция прибора позволяет оценить состояние подшипника качения на основе контроля СКЗ виброскорости и эксцесса виброускорения. Эксцесс — мера соотношения ударных, непериодических составляющих в вибросигнале к стационарным, периодическим составляющим. (Упрощенно, это отношение ударов от дефектов подшипника к среднему уровню вибрации). Этот параметр характеризует развивающиеся дефекты. Чем больше величина эксцесса, тем сильнее в подшипнике удары, сопровождающие обкатывание телами качения подшипника локальные дефекты, трещины, сколы. Величина эксцесса возрастает при наличии значительных дефектов подшипника и отсутствии смазки.Анализ формы и спектра вибросигнала. Эта функция позволяет выявить часто встречающиеся дефекты во вращающемся оборудовании.

256 отсчетов
Оценка формы вибросигнала

Соответствие стандартам

Прибор марки Vibro Vision утвержден как тип анализаторов вибрации (Сертификат RU.C.028.004.A № 11306) и зарегистрирован в государственном реестре средств измерения вибрации (№ 22134-01). Прибору, для применения в условиях опасных производств, присвоена маркировка взрывозащиты 0ExiaIIBT4 X, (свидетельство МОС СЕРТИУМ № 2003С.135).

Документы в PDF

Скачать карточку в формате PDF

Особенности

вся информация в приборе показывается на графическом экране расширенного температурного диапазона, предусмотрена его подсветка;
Vibro Vision питается от двух встроенных аккумуляторов размера АА, допускается работа от двух батарей аналогичного размера;

прибор может эксплуатироваться при температуре окружающего воздуха от минус 20 до плюс 50 градусов и относительной влажности воздуха до 98%, без конденсации влаги.

Технические характеристики

Расчетные параметры вибросигнала	пик, СКЗ, размах
Диапазон измерения: — виброускорения, м/сек2 — виброскорости, мм/с — виброперемещения, мкм	0,5 - 70 0,5 - 100 15 - 500
Время автономной работы, без подсветки экрана	20 часов
Габаритные размеры прибора, мм	140 * 65 * 23
Вес прибора в упаковке, кг	0,2
