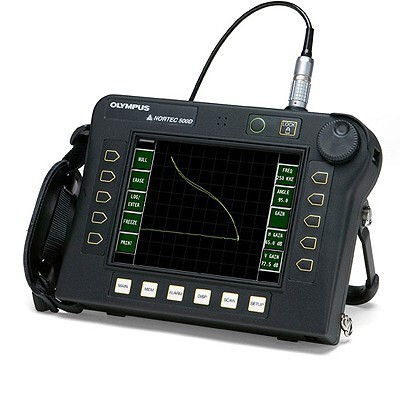

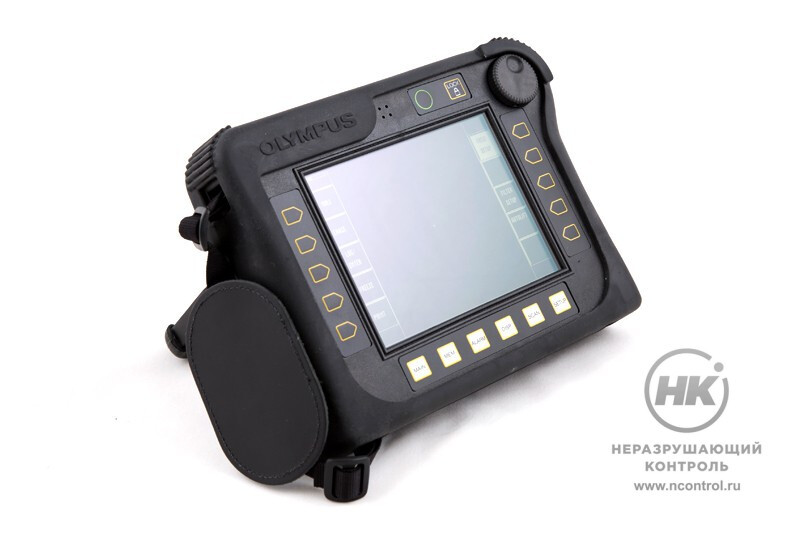

Вихретоковый дефектоскоп Nortec 500

В избранноеВ избранное
СравнитьСравнить



Серия Nortec 500 превосходит предыдущую серию вихретоковых приборов NORTEC и также включает три конфигурации. В каждой конфигурации прибор имеет цифровые интерфейсы, увеличенное разрешение и уменьшенный уровень шумов.


Прибор измеряет проводимости и толщины непроводящих покрытий. Оснащен встроенным предусилителем и опцией дистанционного обнуления.

8  часов
Время непрерывной
работы батареи

Документы в PDF

Особенности

  • встроенные балансные катушки;
  • абсолютные датчики без внешних адаптеров;
  • одночастотный контроль;
  • вывода результатов контроля на внешние устройства;
  • поддержка вращающихся сканеров (Nortec 500S, 500D);
  • наличие VGA выхода;
  • дополнительное усиление при решении сложных задач;
  • одновременный контроль двумя частотами (Nortec 500D);
  • уменьшенные аккумуляторы;
  • небольшой вес.

Технические характеристики

Диапазон частот 50Гц-12МГц усиление: 0-90 dB с шагом 0.1 dB
Фазовращение 0º - 359º, шаг 1º
Развёртка настраиваемая, от 0.005-4 секунд на деление
ВЧ-фильтр 10-500 Гц, широкополосный
НЧ-фильтр откл., от 2 до 500Гц. 2-х полюсный отклик
Встроенный предусилитель 5X (14 dB)
Напряжение возбуждения датчика 2В, 6В, 12В
Изменяемое после свечение от 0.1 до 5 с
Типы датчиков совместим со всеми датчиками NORTEC PowerLink™
Сигнализации положительная или отрицательная логика
Режимы сигнализации от 1 до 3-х
Память «снимков» экрана 20 статичных «снимков» или 60 минут в динамике
Память настроек 120 настроек
Вывод на печать снимок экрана, дата, параметры датчика
Принтеры любой серийный принтер
Размеры 216 мм x 140 мм x 61 мм
Вес от 1.2 до 1.7 кг
Дисплей 133 мм х 99 мм, 165 мм – диагональ, цветной VGA (640 х 480 точек)
Рабочая температура -10º /+ 55 ºC
Температура хранения -51º/+71 ºC
Влажность от 5 до 95 % +/- 5 %
Рабочая высота до 4,600 м
ВХОДЫ/ВЫХОДЫ
Питание 2-х штырьковый разъём
Разъём датчика 16-и штырьковый LEMO и BNC
Аналоговые выходы +/- 5 В, 1 В для каждого выхода
Выходы сигнализации 15-и штырьковый разъём
VGA выход 15-и штырьковый разъём
ПИТАНИЕ
Напряжение от 85 до 240 В
Частота от  50 до 60 Гц
Время зарядки около 4 часов
Аккумуляторы Li-Ion, ёмкостью 2,4 или 8,8 Ач
Индикатор заряда аккумулятора показывает время работы до разряда
Время работы от аккумулятора от 3 до 8 часов
ПРОВОДИМОСТЬ (только Nortec 500S и Nortec 500D)
Частота 60 кГц или 480 кГц
Диапазон измерений от 0.9 % до 110 % по шкале IACS или от 0.5 до 64 МСМ/м
Точность измерений +/- 0.5 % по шкале IACS от 0.9 % до 65 % и +/- 1.0 % при значениях более 62 % по BAC 5651
Измерение непроводящих покрытий от 0 до 0.38 мм, точность  +/- 0.025 мм
СКАНЕРЫ (только Nortec 500S и Nortec 500D)
Поддержка сканеров все сканеры NORTEC и другиесерийные сканеры
Дисплей с памятью до 60 развёрток на отверстие, значение расстояния (сканер PS-5)
ВТОРАЯ ЧАСТОТА (только Nortec 500D)
Вторая частота от 25 Гц до 6 МГц, в пропорции 1/2 (F1 < 6МГц), 1/4, 1/8, 1/16, 1/32 от 1-ой
Дисплей F1 и F2 частота, сумма двух, разница двух, деление экрана пополам на F1 и F2
НЧ-фильтр возможен только на основной (F1) частоте
