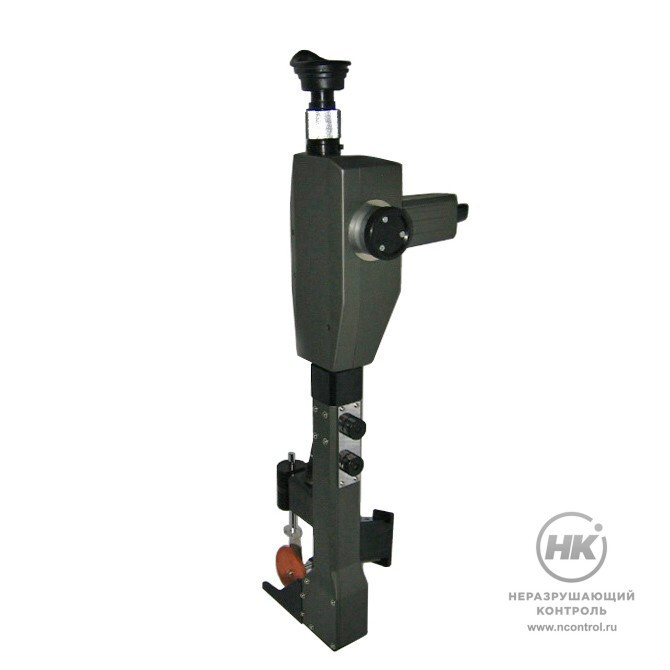

Стилоскоп СЛП-3



Стилоскоп переносной СЛП-3 используется как мобильное средство для спектрального анализа. Прибор выполнен в пластиковом корпусе и имеет компактный генератор на перекатном устройстве, который работает в режиме искра/дуга.


Стационарное использование

Данная модель стилоскопа может использоваться как стационарный прибор. Для этого к стилоскопу поставляется штатив-держатель к которому крепится прибор для проведения анализа в лабораториях, после данной модификации прибор можно отнести к универсальным стилоскопам. На базе стилоскопа переносного СЛП-3 был выпушен универсальный стилоскоп СЛУ-1.

380-720  нм
Диапазон спектра

Особенности

  • отличительной особенностью прибора является два регулировочных зеркала для корректировки положения искры. Данная функция позволяет получить качественный спектр при оптимальном оптическом увеличении;
  • для анализа могут использоваться как дисковый, так и стержневые электроды;
  • стилоскоп переносной СЛП-3 за счет своих габаритных размеров очень удобен в эксплуатации, так как позволяет анализировать образец, как в вертикальном, так и в горизонтальном положении;
  • минимальная контактная площадка для прожига должна иметь размеры 30х30 мм;
  • стилоскоп имеет специальный «башмак» с лапками, с помощью которого можно анализировать малогабаритные детали;
  • держатель электродов имеет простую и надежную конструкцию, которая позволяет быстро произвести смену электрода;
  • генератор стилоскопа СЛП-3 в отличие от генератора стилоскопа СЛП-2 имеет более компактные размеры, но также работает в режимах «искра» и «дуга». Рекомендуемый режим работы генератора 5 минут прожиг, 2 минуты отдыха.


Технические характеристики

Диапазон спектра, нм 380-720

Фокусное расстояние, мм:

объектива

окуляра



355,8

28,8

Режим работы дуга/искра
Ток нагрузки, А 3÷7
Электропитание, В/Гц ~220/50
Потребляемая мощность, кВт, не более 1,2
Предел разрешения (прибор допускает раздельное наблюдение спектральных линий)

519,146

519,235

Диоптрийное перемещение окуляра от установки окуляра на спектральную линию 459,537 нм +9...-3 мм

Габаритные размеры, мм, не более

стилоскопа

генератора



170х210х640

230х360х410

Масса комплекта, кг, не более 21
