Рентгеновский аппарат РПД-200

Рентгеновский аппарат РПД-200 с боковым выходом излучения осуществляет радиографический неразрушающий контроль качества сварных соединений трубопроводов, листовых и профильных металлических конструкций.
Снят с производства. Замена — РПД-200 С.

Моноблок рентгеновского аппарата РПД-200 работает в режиме с постоянным регулируемым анодным напряжением и током рентгеновской трубки. Высокая надежность обеспечивается наличием режима автоматической тренировки рентгеновской трубки.

Режим работы рентгеновского аппарата РПД-200: повторно-кратковременный. Максимальное время непрерывной работы из холодного состояния до отключения аппарата по перегреву на максимальной мощности: порядка 30 минут, в зависимости от температуры окружающей среды.

Конструкция

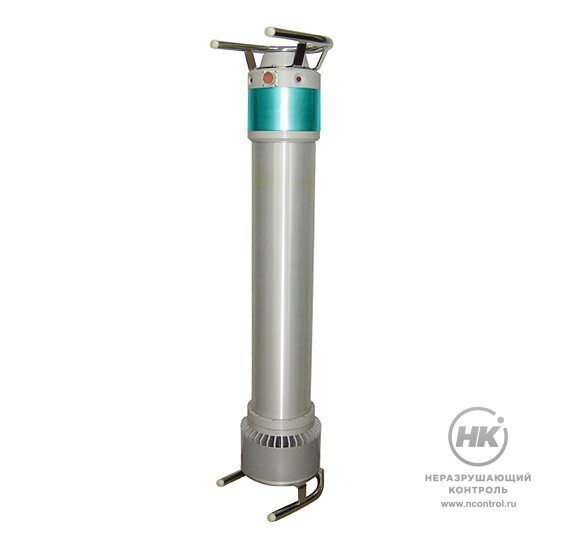

Рентгеновский аппарат РПД-200 представляет собой алюминиевые цилиндрические блоки, заполненные трансформаторным маслом, в котором находятся рентгеновская трубка и мощный высокочастотный источник высокого напряжения. Радиатор анода рентгеновской трубки охлаждается вентилятором.

Блок пульта управления

Герметичный пластмассовый кейс, внутри которого находятся: лицевая панель управления с разъёмами для подключения кабелей, кнопки управления и цифровые индикаторы режимов работы аппарата. Работа с рентгеновским аппаратом РПД-200 производится при открытой крышке кейса.

30  минут
Максимальное время непрерывной работы

Комплектация

  • моноблок в футляре с амортизацией и ручками для переноски;
  • сигнальная лампа на магнитном держателе с кабелем длиной 10 м;
  • пульт дистанционного управления с кабелем длиной 50 м;
  • соединительный кабель (моноблок – БПУ) длиной 10 м;
  • блок питания и управления (БПУ) в кейсе.

Принадлежности

  • телескопический штатив для установки аппарата на неровных поверхностях;
  • каретка для установки аппарата на трубе и перемещения его снаружи;
  • тележка для перемещения внутри труб с диаметрами от 300 до 820 мм;
  • лазерный прицел.

Технические характеристики

Масса моноблока (для РПД-200 ПТ без тележки) 19 кг
Масса блока питания и управления 7 кг
Масса комплекта кабелей (стандартная комплектация) 5 кг
Длина моноблока (без рукояток) 803 мм
Длина моноблока (с рукоятками) 890 мм
Диаметр моноблока (без рукояток) 180 мм
Габаритные размеры моноблока (с рукоятками) 208×196 мм
Размеры блока питания и управления 415×345×180 мм
Диапазон установки анодного напряжения, с шагом 1 кВ 70 ÷ 200 кВ
Диапазон установки анодного тока, с шагом 0,01 мА 1,0 ÷ 5,0 мА
Диапазон установки времени экспозиции, с шагом 1с 1 ÷ 998 (16 мин)
Размер фокусного пятна 2×2 мм
Рабочая диаграмма излучения 40°×60°
Максимальная анодная мощность 1000 Вт
Питание - однофазная сеть переменного тока 220 В, 50 Гц
Тип рентгеновской трубки 1,2 БПК 21-200
Диапазон рабочих температур -10 ÷ +40 °С
Диапазон температур хранения и транспортировки -40 ÷ +70 °С
Потребляемая мощность, не более 1400 Вт



Цена: снят с производства
Заказать Добавить в закладки
Производитель
Россия
