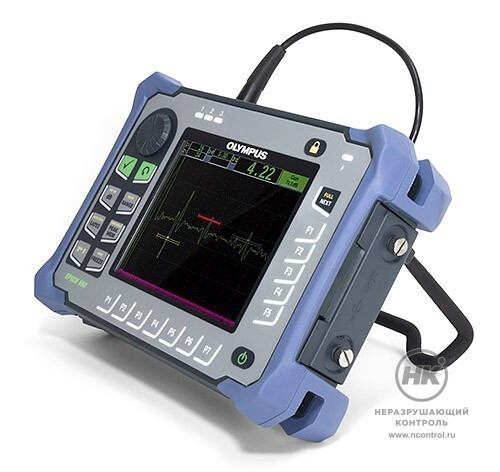

Ультразвуковой дефектоскоп EPOCH 650

Ультразвуковой дефектоскоп EPOCH 650 — лёгкий, портативный прибор, стойкий к воздействию окружающей среды. Предлагает полный набор стандартных и дополнительных функций контроля, содержит цифровые фильтры, имеет инструменты построения отчётов и регистрации файлов.

Пользовательский интерфейс имеет простую структуру меню для калибровки, настройки прибора и дополнительных программных опций; предоставляет прямой доступ к основным функциям контроля, таким как настройка усиления и положения строба, фиксация экрана и сохранение файлов. EPOCH 650 доступен в двух конфигурациях: с ручкой регулятора и с панелью навигации.

Ручка регулятора

Вместе с клавишами CHECK («ввод») и ESC («отмена»), используется для настройки значений параметров с разным шагом. Во время контроля можно заблокировать ручку регулятора во избежание случайного изменения значений параметров. Конфигурация обеспечивает плавное изменение значений и удобна для пользователей, предпочитающих настройку параметров с помощью ручки. Конфигурация с ручкой регулятора отвечает требованиям IP66.

Панель навигации

Стрелки вверх и вниз используются для грубой настройки параметров, а стрелки влево и вправо – для более точной настройки. Панель навигации имеет дополнительные клавиши с часто используемыми функциями, такими как регулировка усиления и сохранение в памяти. Здесь же располагаются клавиши CHECK и ESC. Конфигурация с панелью навигации отвечает требованиям IP67.

Полноформатный VGA-экран

Прибор оснащён полноформатным VGA-дисплеем с разрешением 640×480 пикселей. Горизонтальная конфигурация оптимизирует размер A-скана на экране, улучшает читаемость информации. Трансфлективный VGA-дисплей обеспечивает высокое качество изображения в помещении, в условиях низкой освещённости благодаря подсветке, а также на открытом воздухе, используя естественное освещение в качестве псевдоподсветки. Доступен полноэкранный режим отображения.


Управление данными

Встроенная память на 100 000 точек позволяет сохранять видеозаписи и результаты анализа. Прибор полностью совместим с интерфейсной программой Olympus GageView Pro. Имеет функцию видеозаписи: до 8 минут данных A-скан в режиме реального времени, с частотой 60 кадров в секунду, с возможностью экспорта на ПК.

Имеется встроенный регистратор данных для хранения файлов контроля и калибровки. Поддерживаются два вида файлов: калибровочные (CAL) и инкрементные (INC). CAL-файлы позволяют сохранять неограниченное число настроек параметров для их последующего быстрого вызова. INC-файлы содержат различные компоненты данных измерений под одним именем файла для загрузки и внесения в отчёт.

15  часов
Время непрерывной
работы батареи

Регистратор данных поддерживает все форматы файлов коррозионного мониторинга: последовательный, последовательный с пользовательской точкой, 2-мерная сетка, 2-мерная сетка с пользовательской точкой,
3-мерная сетка, бойлер и 2-D EPRI.

Соответствие стандартам

Конструкция отвечает требованиям стандартов защиты от проникновения загрязнений: IP67 (конфигурация с панелью навигации) или IP66 (конфигурация с ручкой регулятора), согласно IEC 60529-2004.

Работа во взрывоопасной атмосфере: безопасная работа по Классу I, Раздел 2, Группа D стандарта NFPA 70 (Национальная Ассоциация пожарной безопасности США), Статья 500, и контроль по стандарту MIL-STD-810G, Метод 511.4, Процедура I.

Устойчивость к ударам: MIL-STD-810G, Метод 516.5, Процедура I, 6 циклов для каждой оси, 15 г, 11 мс полусинусоида. Устойчивость к вибрации: MIL-STD-810F, Метод 514.5, Процедура I, Приложение C, Рис. 6, воздействие: 1 час на каждую ось.

30  фильтров
для улучшенного отношения сигнал/шум

Особенности

  • регулируемая подставка обеспечивает устойчивое положение прибора в диапазоне
    от 0 до 180°;
  • резиновые накладки на углах амортизируют удары и предотвращают появление царапин;
  • настройка параметров с помощью ручки регулятора или панели навигации;
  • выходы сигнализации и VGA, аналоговый выход (опция);
  • полноэкранный режим A-скан;
  • герметизированная боковая дверца, закрывающая разъём USB и слот для карты памяти;
  • программный модуль для коррозионного мониторинга с кодированным B-сканом;
  • настраиваемый генератор прямоугольных импульсов PerfectSquare;
  • ЧЗИ (2 кГц) для обеспечения быстрого сканирования;
  • различные форматы отчетов.

Комплектация

  • цифровой ультразвуковой дефектоскоп EPOCH 650;
  • зарядное устройство/адаптер (100 В, 115 В, 230 В, 50 – 60 Гц);
  • литий-ионный аккумулятор;
  • руководство пользователя;
  • кейс для транспортировки;
  • кабель USB.

Принадлежности

  • кабель для подключения кодировщика B-скан;
  • коммуникационный кабель RS232;
  • карта памяти microSD на 2 ГБ;
  • кабель цифрового выхода;
  • мягкий защитный футляр;
  • кабель с выходом VGA;
  • нагрудный ремень.

Технические характеристики

Генератор настраиваемый генератор прямоугольных импульсов
ЧЗИ от 10 до 2 000 Гц с шагом 10 Гц
Напряжение генератора 100 В, 200 В, 300 В или 400 В
Длительность импульса от 25 до 5 000 нс (0,1 МГц) с технологией PerfectSquare
Демпфирование 50, 100, 200, 400 Ω
Усиление от 0 до 110 дБ
Максимальный входной сигнал 20 В р-р
Входное полное сопротивление 400 Ω ± 5%
Полоса пропускания от 0,2 до 26,5 МГц при -3 дБ
Цифровые фильтры 30 наборов стандартных цифровых фильтров. Семь фильтров, отвечающих требованиям EN12668-1:2010 (0,2 – 10 МГц, 2,0 – 21,5 МГц, 8,0 – 26,5 МГц, 0,5 – 4 МГц, 0,2 – 1,2 МГц, 1,5 – 8,5 МГц, 5 – 15 МГц).
Детектирование полная волна, положительная и отрицательная полуволна, РЧ
Линейность системы по горизонтали: ± 0,5% FSW (полной ширины экрана)
Дискретность 0,25% FSH (полной высоты экрана), погрешность усилителя ±1 дБ
Отсечка от 0 до 80% FSH с визуальной сигнализацией
Измерение амплитуды от 0 до 110% FSH с разрешением 0,25 %
Скорость измерений соответствует ЧЗИ во всех режимах
Автоматическая калибровка – скорость звука, смещение нуля
– прямой луч (первый донный или Эхо-Эхо)
– наклонный луч (Путь УЗ или глубина)
Режимы контроля импульс-эхо, раздельно-совмещённый или теневой
Единицы измерения миллиметры, дюймы или микросекунды
Диапазон от 3,36 до 13 388 мм при 5 900 м/с
Скорость от 635 до 15 240 м/с
Смещение нуля от 0 до 750 мкс
Задержка отображения от -59 до 13 401 мм; продольная скорость в стали
Угол преломления от 0 до 90° с шагом 0,1°
Стандартные программные функции
•  Динамические кривые DAC/ВРЧ Варианты исполнения DAC включают стандартные, ASME, ASME 3, JIS, а также пользовательские кривые. Включены функции: динамически регулируемые кривые DAC, переключение между режимами отображения DAC и ВРЧ, пользовательские кривые DAC для подачи предупреждающих сигналов и 20 – 80 % отображения DAC.
•  DGS/AVG (АРД-диаграммы) Анализ эхо-сигнала с использованием АРД-диаграмм,
соответствующим конкретному типу преобразователя и материала. АРД-диаграмма показывает отношение между амплитудой сигнала, размером дефекта и расстоянием от преобразователя.
•  AWS D1.1 и D1.5 Отображает динамический рейтинг от­ражателей для контроля сварных швов по нормам AWS. Нет необходимости производить расчёты вручную.
Дополнительные опции
•  Интерфейсный строб Позволяет отслеживать постоянно меняющийся сигнал от границы раздела сред для получения более точных результатов.
•  Программный модуль для коррозионного мониторинга Функции модуля включают: автоматические настройки УЗ в зависимости от выбранного преобразователя, автоматическую регулировку усиления (AGC), алгоритм измерения толщиномера, коррекцию V-пути, а также компенсацию износа контактной поверхности преобразователя с помощью автоматической коррекции нуля (Do Zero). Имеет функцию кодированного B-скана и возможность представления данных в виде таблицы с цветовой кодировкой.
•  Хранение шаблонов Позволяет сравнивать текущий А-скан с сохранённым опорным А-сканом. Сохранённые шаблоны отображаются/выключаются нажатием одной клавиши.
•  Аттенюатор донного эхо-сигнала (BEA) Уменьшает амплитуду донного эхо-сигнала контролируемо­го изделия в зоне, определяемой Стробом 2.
•  API 5UE Определение размеров дефектов согласно стандарту API 5UE Американского Института нефти. Используется дифференциальный метод построения кривой амплитуда-расстояние (ADDT) для определения размера потенциальных дефектов в процессе контроля нефтегазопромысловых труб.
•  Усреднённый А-скан Позволяет просматривать средние данные полученных А-сканов. Усреднение применяется с множителями 2X, 4X, 8X, 16X и 32X.
Порты USB скоростной порт USB (OTG)
Порт RS-232 есть
Видеовыход стандартный выход VGA
Аналоговый выход 1 аналоговый выход (опция);
возможность выбора полного диапазона 1 В/ 10 В, 4 мА макс.
Выход сигнализации 3 выхода сигнализации, 5 В TTL, 10 мА
Вход/выход триггера Вход триггера, 5 В TTL;
Выход триггера, 5 В TTL, 10 мА
Входы кодировщика 1-осевая линия кодировщика (квадратура — только с модулем для коррозионного мониторинга)
Разъёмы для преобразователей BNC или LEMO 1
Хранение данных внутренняя память ёмкостью до 100 000 ИД, съёмная карта памяти microSD на 2 ГБ
Тип батареи стандартный литий-ионный аккумулятор
Время работы батареи от 15 до 16 часов (литий-ионный аккумулятор)
Питание от сети переменного тока: 100 – 120 В, 200 – 240 В, 50 – 60 Гц
Диапазон рабочих температур от -10 до +50 °С
Температура хранения батарей от 0 до +50 °С
Тип дисплея цветной трансфлективный ЖК-дисплей VGA (640×480 пикселей) с частотой обновления изображения 60 Гц
Размер дисплея 117×89 мм, диагональ 146 мм
Клавиатура английская, международная, японская, китайская
Языки интерфейса английский, испанский, французский, немецкий, японский, китайский, португальский, русский
Габариты (Ш×В×Г) 236×167×70 мм
Вес 1,6 кг с литий-ионным аккумулятором
