Ультразвуковой дефектоскоп УД2-12

Аналоги
Ультразвуковой дефектоскоп УД 9812 «Уралец»
Производитель:
Цена:
По запросу
Срок поставки:
есть на складе
Подробнее
Ультразвуковой дефектоскоп УСД-50 IPS
Производитель:
Цена:
По запросу
Срок поставки:
есть на складе
Подробнее
В избранноеВ избранное
СравнитьСравнить

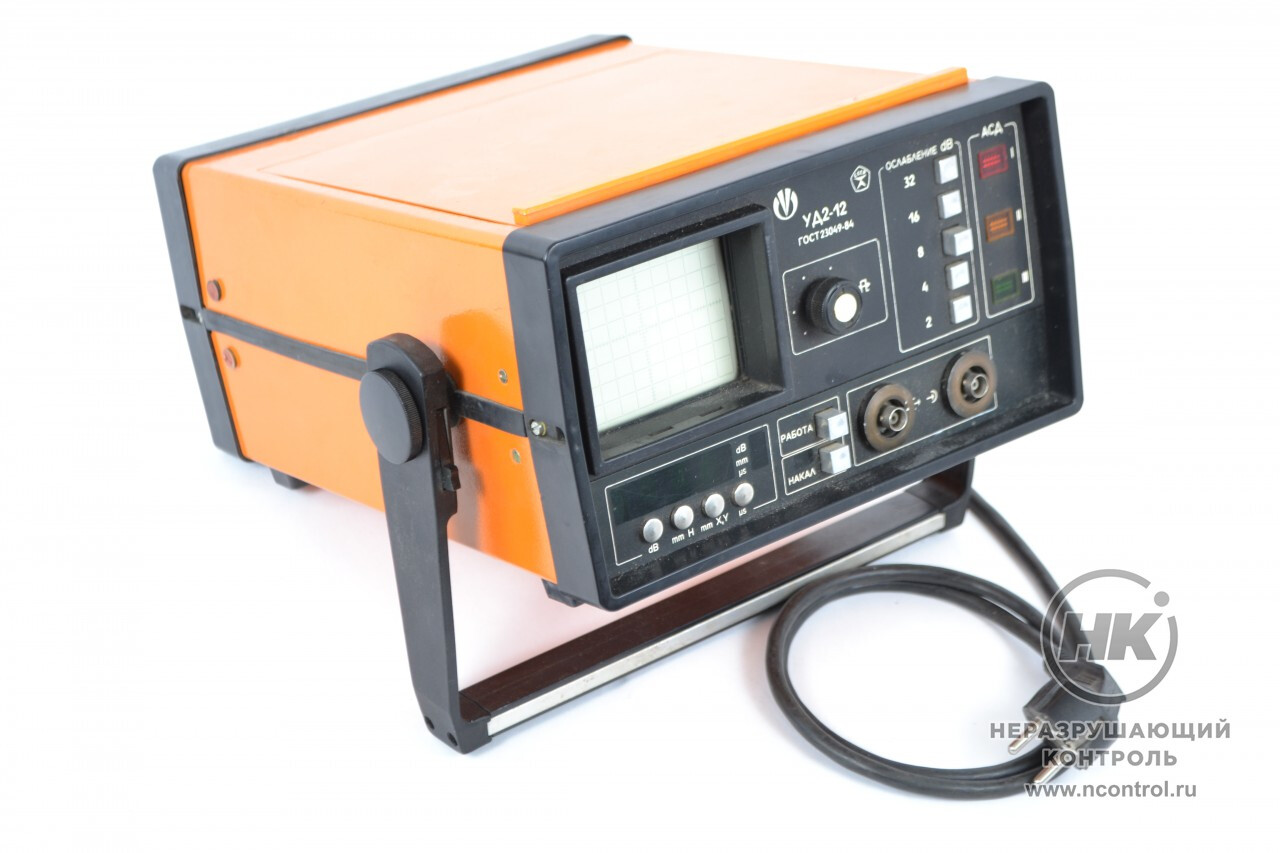

Ультразвуковой дефектоскоп УД2-12 предназначен для контроля продукции на наличие дефектов измерение глубины и координат их залегания, измерение отношений амплитуд сигналов от дефектов. Cнят с производства. Заменить в зависимости от задачи можно на УД 9812 «Уралец»УСД-50 IPS, дефектоскопы «ИНТРОТЕСТ».

Дефектоскоп УД2-12 используется для ручного контроля эхо-теневым и зеркально-теневым методом, может применяться в малоканальных установках механизированного контроля. Выявляет дефекты типа нарушения сплошности и однородности в сварных соединениях, материалах, полуфабрикатах и готовых изделиях.

Эксплуатация прибора

Дефектоскоп сохраняет работоспособность при контроле материалов и изделий со скоростями распространения продольных ультразвуковых колебаний (УЗК) в диапазоне от 2240 до 6700 м/с, при этом допустимое значение затухания продольных УЗК в материалах определяется глубиной залегания, размерами и ориентацией дефектов и не должно превышать 3,9 дБ/см на частоте 2,5 MHz, шероховатостью поверхности Rz не более 250 мкм и радиусом кривизны не менее 100 мм при Ra 2,5 мкм.

Соответствие стандартам

По эксплуатационной законченности прибор относится к изделиям 3-го порядка по ГОСТ 12997-84. По функциональному назначению — ко 2-й группе УЗД, по конструктивному исполнению — к переносным, по степени участия оператора в процессе контроля — к ручным УЗД по ГОСТ 23049-84.

По устойчивости к воздействию внешней среды соответствует исполнению 2.1. по ГОСТ 23049-84. Дефектоскоп также пригоден для эксплуатации в условиях ТС 4.2 и ТВ 4.1 по ГОСТ 15150-69. По устойчивости к воздействию атмосферного давления относится к группе исполнения Р1 по ГОСТ 12997-84. В зависимости от воздействия агрессивных и взрывоопасных сред дефектоскоп является обыкновенным по ГОСТ 23049-84.

По устойчивости к механическим воздействиям является виброустойчивым по ГОСТ23049-84. По защищенности от проникновения твёрдых тел и воды внутрь изделий соответствует степени защиты IP30 по ГОСТ 14254-80.

8,4  кг
Вес прибора

Документы в PDF

Особенности

  • индикация зоны и формы напряжения временной регулировки чувствительности (ВРЧ) на экране электронно-лучевой трубки;
  • настройка импульсной части дефектоскопа по встроенному цифровому индикатору;
  • индикация изменения амплитуды сигнала в децибелах на цифровом табло;
  • регулировка амплитуды сигнала генератора с сохранением спектра;
  • компенсированная отсечка шумов с сохранением информации, содержащейся ниже уровня отсечки;
  • измерение координат и глубины залегания дефектов без нормирования амплитуды сигналов;
  • подключение внешних устройств для регистрации аналогового сигнала;

Комплектация

  • УД2-12 — измерительный блок;
  • комплект датчиков 6 шт.;
  • комплект ЗИП;
  • образец СО1;
  • свидетельство о поверке;
  • техническое описание;
  • методика поверки;
  • паспорт.

Технические характеристики

Номинальные частоты

1,25; 1,8; 2,5; 5,0; 10,0 МГц

Диапазон зоны контроля при работе с преобразователями:



– прямыми

5 ÷ 400 мм

– раздельно-совмещёнными

1 ÷ 30 мм

– наклонными

1 ÷ 50 мм

Диапазон толщин контролируемого материала, по стали

от 1 до 999 мм по цифровому индикатору

от 1 до 5000 мм по экрану ЭЛТ

Предел допускаемой основной абсолютной погрешности измерения отношения амплитуд сигналов на входе приёмника дефектоскопа по цифровому индикатору на частотах 1,25; 1,8; 2,5; 5,0 МГц

±(0,2+0,03N) дБ

где N — номинальное значение измеряемой величины

Предел допускаемой основной абсолютной погрешности измерения дефектоскопом временного интервала, не более

±(0,2+0,01Т) мкс

где Т — интервал

Длительность развёртки

15...1500 м/с

Абсолютная чувствительность на частоте 1,25 МГц, не менее

100 дБ

Неравномерность выравнивания амплитуд сигналов в диапазоне
зоны контроля

6 дБ

Рабочая часть экрана ЭЛТ

60×80 мм

Питание:



– от сети переменного тока частотой 50Hz

220; 36; 24 В

– от аккумуляторной батареи

12 В

Время непрерывной работы от аккумуляторной батареи

8 часов

Степень защиты корпуса

IP30

Габаритные размеры

170×280×350 мм

Масса с аккумуляторной батареей

8,4 кг

Диапазон рабочих температур

от -10 до +50 °С
