Хордовые преобразователи П122

Хордовые преобразователи относятся к раздельно-совмещённым наклонным ПЭП. Применяются для ультразвукового контроля кольцевых сварных швов труб из сталей и полиэтилена.

Характерная особенность конструкции — установка точки фокуса УЗ-полей излучения и приёма в центр сечения сварного шва. Преобразователь прозвучивает единовременно всё сечение сварного шва, это значительно упрощает технологию УЗ контроля. Для настройки УЗ дефектоскопа с хордовым преобразователем используют стандартный образец из трубы с торцевым плоскодонным отверстием.

Преобразователи для УЗК сталей

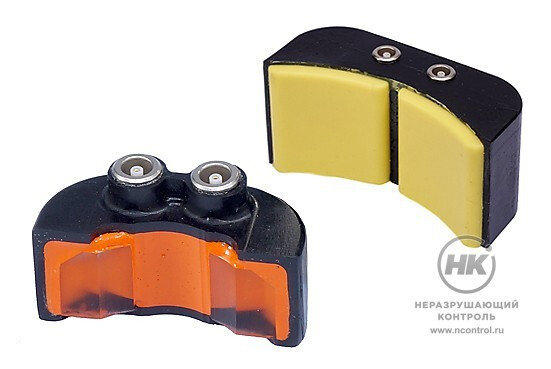

Предназначены для ультразвукового контроля кольцевых сварных швов трубопроводов из сталей. Конструкция ПЭП содержит: 2 пьезоэлемента, призмы с контактной поверхностью по форме трубы, встроенные согласующие элементы (индуктивность), разъёмы LEMO.00. Имеют маркировку П122-5,0-Тd*h, где Т — типоразмер трубы, d — внешний диаметр, h — толщина стенки.

Преобразователи для УЗК полиэтилена

Предназначены для ультразвукового контроля стыковых сварных швов трубопроводов из полиэтилена. Конструкция ПЭП содержит: 2 пьезоэлемента, эластичный протектор с контактной поверхностью по форме трубы, встроенные согласующие элементы (индуктивность), разъёмы LEMO.00. Имеют маркировку П122-1,25-Тd*h-ПЭ, где Т — типоразмер трубы, d — внешний диаметр, h — толщина стенки.

П 122
Тип преобразователя

Технические характеристики

Наименование преобразователя П122-5,0-Тd*h П122-1,25-Тd*h-ПЭ
Материал контролируемых труб сталь полиэтилен
Частота 5,0 Мгц 1,25 МГц
Диапазон диаметров контролируемых труб от 60 до 225 мм от 60 до 225 мм
Диапазон толщины стенок контролируемых труб от 8 до 24 мм от 8 до 24 мм
Производитель
Россия
