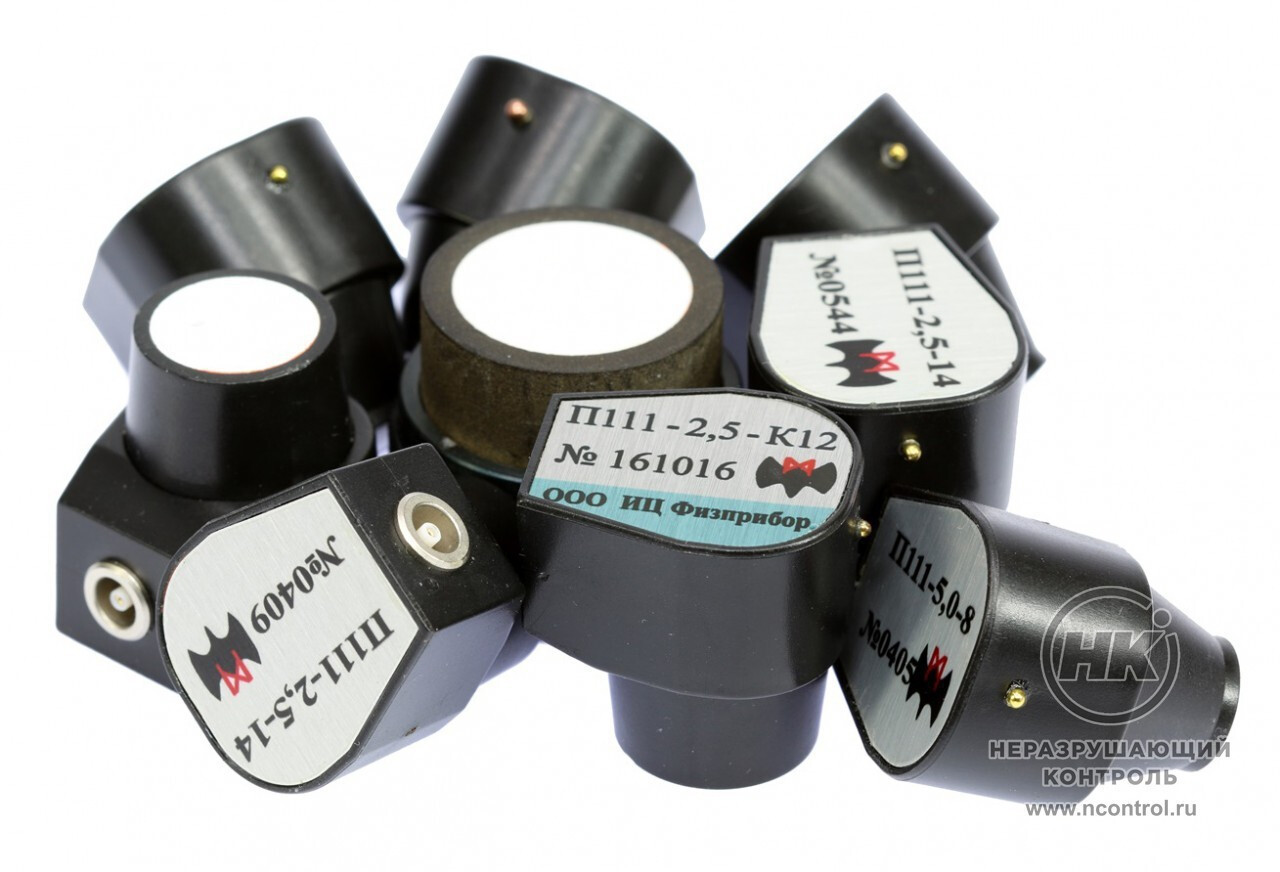

Прямые совмещённые ПЭП с керамическим протектором П111

Прямые совмещённые ПЭП с керамическим протектором предназначены для выявления объёмных и плоскостных дефектов: пор, волосовин, расслоений и т.д. Используются для поиска локальных утонений в стенках изделий.

Считывание данных производится по однопроводному интерфейсу. Контакт интерфейса расположен на передней грани ПЭП. Преобразователи применяются для контроля листов, плит, валов, отливок, поковок.

В таблице указаны типовые значения технических параметров. Длительность эхосигнала определяют на уровне -6 дБ от его максимума. Условная чувствительность преобразователя определяется с дефектоскопом УД 9812. Условную чувствительность находят как запас усиления дефектоскопа (дБ) при настройке по эхосигналу от отверстия Ø 6 мм в мере СО-2.

П 111
Тип преобразователя

Особенности

  • износостойкий керамический протектор на рабочей поверхности ПЭП;
  • встроенный согласующий элемент (индуктивность);
  • встроенная микросхема памяти содержит тип и номер ПЭП (опция);
  • разъём: LEMO.00.

Технические характеристики

Наименование преобразователя Частота Размер пьезоэлемента Длительность эхосигнала Условная чувствительность по СО-2 Длительность РШХ на уровне условной чувствительности
П111-1,25-К20 1,25 МГц Ø 20 мм 2,4 мкс 60 дБ 8 мкс
П111-1,8-К14*14 1,8 МГц 14×14 мм 1,7 мкс 60 дБ 6 мкс
П111-2,0-К14 2,0 МГц Ø 14 мм 1,6 мкс 60 дБ 6 мкс
П111-2,5-К14 2,5 МГц Ø 14 мм 1,3 мкс 60 дБ 5 мкс
П111-4,0-К10 4,0 МГц Ø 10 мм 1,1 мкс 55 дБ 4 мкс
П111-5,0-К8 5,0 МГц Ø 8 мм 0,7 мкс 50 дБ 3,5 мкс
П111-8,0-К5*4 8,0 МГц 5×4 мм 0,5 мкс 40 дБ 2,5 мкс
П111-10,0-К4*4 10,0 МГц 4×4 мм 0,4 мкс 35 дБ 2,2 мкс
