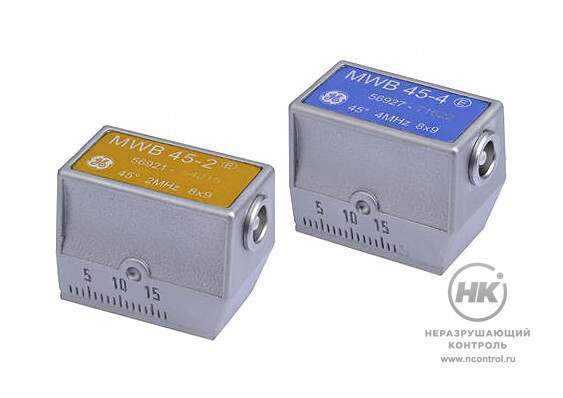

Миниатюрные наклонные совмещённые ПЭП

Миниатюрные наклонные совмещённые преобразователи используются для контроля небольших объектов. Применяются для контроля сварных швов контейнеров, котлов, резервуаров и т.д. Обладают хорошей проникающей способностью в неоднородном материале, например, композитных и литых конструкциях.

Благодаря применению наклонных датчиков возможно исследовать участки, которые не доступны для исследований под прямым углом. В стандартных сварных соединениях несплавления и непровары не всегда ориентированы параллельно поверхности объекта. В таких случаях требуется выполнение контроля боковой части шва с помощью луча, генерируемого под углом.

8×9  мм
Размер пьезоэлемента

Особенности

  • поставляются модели с частотой УЗ колебаний 2 МГц и 4 МГц, углами ввода от 35° до 90°;
  • износостойкие, выполнены в алюминиевом корпусе;
  • используются вместе с ультразвуковыми дефектоскопами производства General Electric (Krautkramer).

Технические характеристики

Наименование преобразователя Частота Размер пьезоэлемента Угол ввода Габариты
MWB 35-2 2 МГц 8×9 мм 35° 27×15×22 мм
MWB 45-2 2 МГц 8×9 мм 45° 27×15×22 мм
MWB 60-2 2 МГц 8×9 мм 60° 27×15×22 мм
MWB 70-2 2 МГц 8×9 мм 70° 27×15×22 мм
MWB 80-2 2 МГц 8×9 мм 80° 27×15×22 мм
MWB 90-2 2 МГц 8×9 мм 90° 27×15×22 мм
MWB 35-4 4 МГц 8×9 мм 35° 27×15×22 мм
MWB 45-4 4 МГц 8×9 мм 45° 27×15×22 мм
MWB 60-4 4 МГц 8×9 мм 60° 27×15×22 мм
MWB 70-4 4 МГц 8×9 мм 70° 27×15×22 мм
MWB 80-4 4 МГц 8×9 мм 80° 27×15×22 мм
MWB 90-4 4 МГц 8×9 мм 90° 27×15×22 мм
Производитель
Krautkramer
