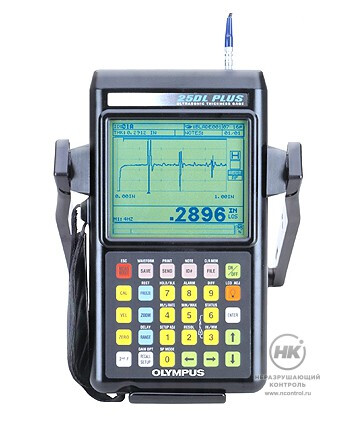

Ультразвуковой прецизионный толщиномер 25 DL PLUS

Ультразвуковой прецизионный толщиномер 25 DL PLUS с отображением А-скана и расширенным регистратором данных предназначен для измерения толщины металла и пластика. Диапазон измерений 0.15 – 500 мм по стали, 0.08 – 50 мм по пластику.
Снят с производства. Замена — толщиномеры 27MG и 45MG.

Прибор проводит измерения толщин объектов контроля из материалов, имеющих различную форму и размеры. Благодаря большому ЖК-дисплею можно одновременно просматривать изображение А-скана и значения толщины. Кнопки клавиатуры логически сгруппированы и маркированы определённым цветом в соответствии с выполняемыми функциями.

Встроенный регистратор данных

Позволяет сохранять до 1750 изображений эхо-сигналов (А-скан) или более 18 000 значений толщины, которые затем могут быть вызваны из памяти или переданы на ПК. Идентификаторы: 8-значные имена файлов и 16-значные буквенно-цифровые идентификаторы. Возможность добавления комментария к каждому идентификатору.

Имеется возможность выбора и вызова любой сохранённой стандартной или пользовательской настройки преобразователя. Данная функция позволяет быстро переключаться между используемыми датчиками: контактные, иммерсионные, с линией задержки.

Создание отчётов непосредственно в приборе: статистика, минимальные и максимальные значения с идентификаторами, сравнение файлов. Встроенный статистический калькулятор позволяет выводить статистические отчёты на принтер с последовательным интерфейсом.

Режимы работы

•  Режим 1. Временной интервал между зондирующим импульсом и первым эхо-сигналом. Используется контактный преобразователь.

•  Режим 2. Временной интервал между первым эхо-сигналом от линии задержки и первым донным эхо-сигналом. Используется преобразователь с линией задержки или иммерсионный преобразователь.

•  Режим 3. Временной интервал между последовательными донными эхо-сигналами, следующими за первым эхо-сигналом от границы сред, после зондирующего импульса. Используется преобразователь с линией задержки или иммерсионный преобразователь.

•  Дифференциальный режим. Абсолютная разница или разница в процентах между текущим и опорным значениями.

•  Режим Мин/Макс. Используется совместно с режимом максимальной частоты измерений для быстрого определения минимальных и максимальных значений толщины.

0,95  кг
Вес прибора

Особенности

  • встроенный буквенно-цифровой файловый регистратор данных с возможностью записи
    18 000 значений толщины или 1 750 изображений
    А-скана;
  • использование контактных и иммерсионных датчиков, а также датчиков с линией задержки;
  • автоматическое выключение питания, индикатор низкого заряда батарей;
  • режим отображения максимальных/минимальных значений толщины;
  • отображение результатов контроля с точностью до 0,001 мм;
  • измерение толщины изделий из металлов, пластика, стекла, резины, композитов и др.;
  • широкий диапазон измерения толщины: от 0,08 до 500 мм в зависимости от материала;
  • автоматический вызов стандартных или пользовательских настроек;
  • отображение результатов измерений в дюймах или миллиметрах;
  • ЖК-дисплей с подсветкой и отображением
    А-скана;
  • сигнализация по верхнему и нижнему порогу.

Комплектация

  • цифровой ультразвуковой толщиномер;
  • универсальное зарядное устройство/сетевой адаптер;
  • кабели: для преобразователя, для порта RS-232;
  • контрольный образец;
  • контактная жидкость;
  • руководство по эксплуатации
  • кейс для транспортировки.

Принадлежности

  • 5-ступенчатый контрольный образец из алюминия с маркировкой в дюймах или миллиметрах;
  • 5-ступенчатый контрольный образец из стали с маркировкой в дюймах или миллиметрах;
  • резиновый защитный чехол с подставкой;
  • GAGEVIEW: Интерфейсная программа;
  • защитный чехол с ремнём.

Функциональные возможности

Стандартные функции блокирование калибровки, самодиагностика, выбор единиц измерения
Коэффициент утонения отображение текущего значения и разницы в процентах относительно исходной толщины объекта контроля, оба значения записываются в регистратор данных
Авто-вызов автоматическая настройка необходимых параметров прибора в сооответствии с используемым преобразователем, сохранение 25 стандартных и 35 пользовательских настроек преобразователей
Стоп-кадр фиксация текущего А-скана с показанием толщины
Удержание последнего значения/Сброс отображение последнего значения толщины на экране или сброс последнего значения
Детектирование радиочастота, однополупериодный положительный или отрицательный, двухполупериодный
Настройка диапазона и задержки А-скана настройка отображаемого диапазона А-скана с выбором фиксированных интервалов и настройка задержки отображения А-скана


Технические характеристики

Диапазон измерений толщины от 0,15 до 500,00 мм по стали
от 0,08 до 50,00 мм по пластику
Диапазон скорости звука в материале от 0,5080 до 13,9979 мм/мкс
Точность отображения результатов измерений

низкая: 0,1 мм
стандартная: 0,01 мм
высокая: 0,001 мм

Частота измерений 4, 8, 12, 16 или 20 измерений в секунду
Частотный диапазон 2,25 – 30,00 МГц
Сигнальные режимы стандартный: по верхнему/нижнему порогу
предыдущее значение толщины (абсолютное или в процентах)
Дисплей ЖК-дисплей с подсветкой и регулируемым контрастом
Размер дисплея 102×86 мм
Подсветка электролюминесцентная подсветка с энергосберегающим режимом
Масштабирование увеличение горизонтального участка А-скана до минимального диапазона для каждого преобразователя и автоматическая центровка получаемого эхо-сигнала
Питание аккумулятор NiCd с номинальной мощностью 6 В,
возможно использование щелочных батарей АА
Продолжительность работы 30 часов от аккумулятора NiCd,
70 часов от щелочных батарей АА
Время подзарядки 2 часа при использовании штатного зарядного устройства
Зарядное устройство внешнее зарядное устройство/сетевой адаптер для 100/115/230 В переменного тока
Клавиатура герметичная, с тактильной и звуковой обратной связью
Языки интерфейса английский, французский, немецкий и испанский
Диапазон рабочих температур от -10 до 50 °C
Габариты 138×238×38 мм
Масса 0,95 кг
