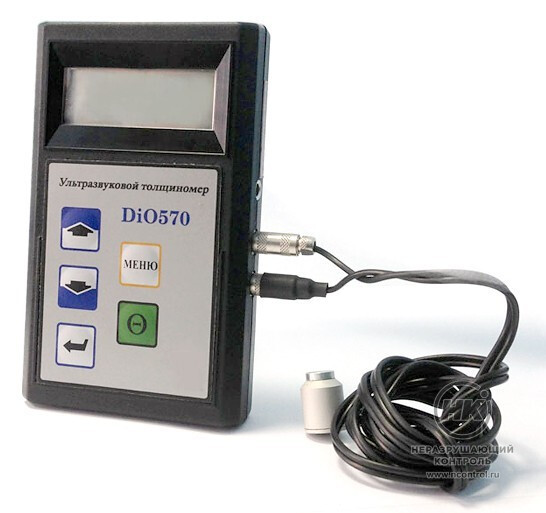

Ультразвуковой толщиномер DIO 570

Ультразвуковой толщиномер DIO 570 предназначен для измерения толщины металла, пластика, резины, изделий из цветных металлов, стекла. Диапазон измерений от 1 до 199,9 мм в зависимости от типа преобразователей. Снят с производства.
Замена — толщиномер А1209.

Конструктивно толщиномер состоит из отдельного электронного блока и преобразователя. Управление толщиномером производится с панели прибора. Есть возможность передачи данных измерений на ПК через порт RS 232.

Может применяться в энергетике, нефтегазовых и нефтеперерабатывающих комплексах, машиностроении, металлургической промышленности, на нефте- и газопроводах, железнодорожном транспорте, для контроля паровых котлов и теплотрасс.

Предусмотрено сохранение 7 конфигураций настройки прибора.

В каждую настройку входит:
1. Материал контролируемого изделия.
2. Скорость распространения ультразвука в материале контролируемого изделия.
3. Чувствительность.
4. Точность.
5. Единица измерения.
6. Сохранение минимального измеренного значения.

1500
измерений хранится
в памяти прибора

Особенности

  • возможность работы с любыми раздельно-совмещёнными ПЭП в диапазоне частот
    1,0 – 15,0 Мгц;
  • печать результатов измерений из архива на портативный принтер;
  • компенсация задержки ультразвука в призмах преобразователя;
  • встроенная таблица на 16 стандартных материалов;
  • архив 1500 значений замеренных измерений с последующим просмотром и удалением этих значений;
  • блокировка для предохранения от случайной перезаписи конфигураций контроля;
  • калибровка скорости ультразвука по известной толщине образца;
  • регулировка чувствительности.

Комплектация

  • ультразвуковой толщиномер DIO-570;
  • калибровочный образец 5 мм;
  • программное обеспечение;
  • зарядное устройство;



  • кабель RS 232 для соединения с ПК;
  • портативный чемоданчик;
  • инструкция;
  • сумка.

Технические характеристики

Диапазон измеряемых толщин
(в зависимости от ПЭП)
не менее 1,0 ... 199,9 мм
Рабочий диапазон частот не менее 1,0 ... 15 МГц
Диапазон скоростей ультразвука контролируемых материалов не менее 1000 ... 9900  м/с
Диапазон регулировки усиления 0 ... 60 дБ
Разрешающая способность в диапазоне толщин:

от 1,00 до 19,99 мм

от 20,0 до 199,9 мм

0,01 мм

0,1 мм

Питание два аккумулятора NI-MH или две батарейки АА (R6)
Время непрерывной работы не менее 8 часов
Установка точности измерения прибор может измерять: с точностью 10-2, с точностью 10-1
Установка размерности шкалы в миллиметрах, в дюймах
Диапазон рабочих температур -10 ... +50 °С
Габаритные размеры не более 70×115×15 мм
Масса не более 0,4 кг
