Рентгеновский аппарат ICM Site-XS D2504 с пультом SCU286

Рентгеновский аппарат ICM Site-XS D2504 относится к классу портативных моноблочных генераторов излучения и разработан для промышленного радиографического контроля. Позволяет контролировать толщины до 40 мм по стали при стандартных условиях: фокусное расстояние 700 мм, плёнка D7 со свинцовыми усиливающими экранами, оптическая плотность снимка 2.0, время экспозиции 10 минут.

Аппарат имеет полупериодную схему питания анода с дискретной регулировкой тока от 1 до 4 мА и анодного напряжения с шагом 1 кВ в диапазоне 70 – 250 кВ. Для контроля параметров излучения в электронной схеме D2504 есть модуль проверки и коррекции значения напряжения и тока анода трубки. Микроконтроллер измерительного типа обеспечивает точность показаний высокого напряжения и токовых значений на индикаторе пульта управления SCU286.

Коммерческое предложение на р/а ICM Site-XS D2504 и консультацию можно получить у технического специалиста. Звоните: +7 343 227-333-7. Можно отправить запрос через форму обратной связи — мы обязательно его получим и быстро ответим. Ремонт и сервисное обслуживание рентгеновских аппаратов ICM Site-X, Site-XS: +7 343 333-33-03.

250кВ
Максимальное анодное напряжение

Стабильность параметров

Схема контроля параметров питания трубки гарантирует стабильность рентгеновского пучка и, как следствие, позволяет оператору правильно выбирать параметры экспозиции в соответствии с реальным анодным напряжением, без применения дозиметра. Временные затраты на подготовку рентгеновского аппарата к работе минимальны — дефектоскописту с опытом пробные снимки с измерением дозы излучения делать не обязательно.

Геометрия излучения

ICM Site-XS D2504 имеет выход с направленной геометрией и оснащен встроенным устройством управления пучком излучения с рентгенозащитными функциями. В рентгенооптическую схему включен коллиматор — поворотная свинцовая муфта, содержащая заглушку и четыре окна диафрагмы, откалиброванные под различные типы плёнок. Ось симметрии телесного угла пучка излучения проходит через центр канала диафрагмы. Направление излучения корректируется по встроенному лазерному целеуказателю.

Муфта-коллиматор карусельного типа, окна диафрагмы и лазерный целеуказатель

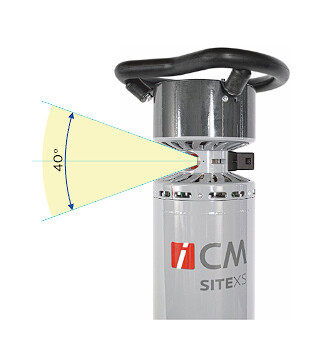

Геометрия излучения реттгеновского аппарата Site-XS D2504

Преимущества

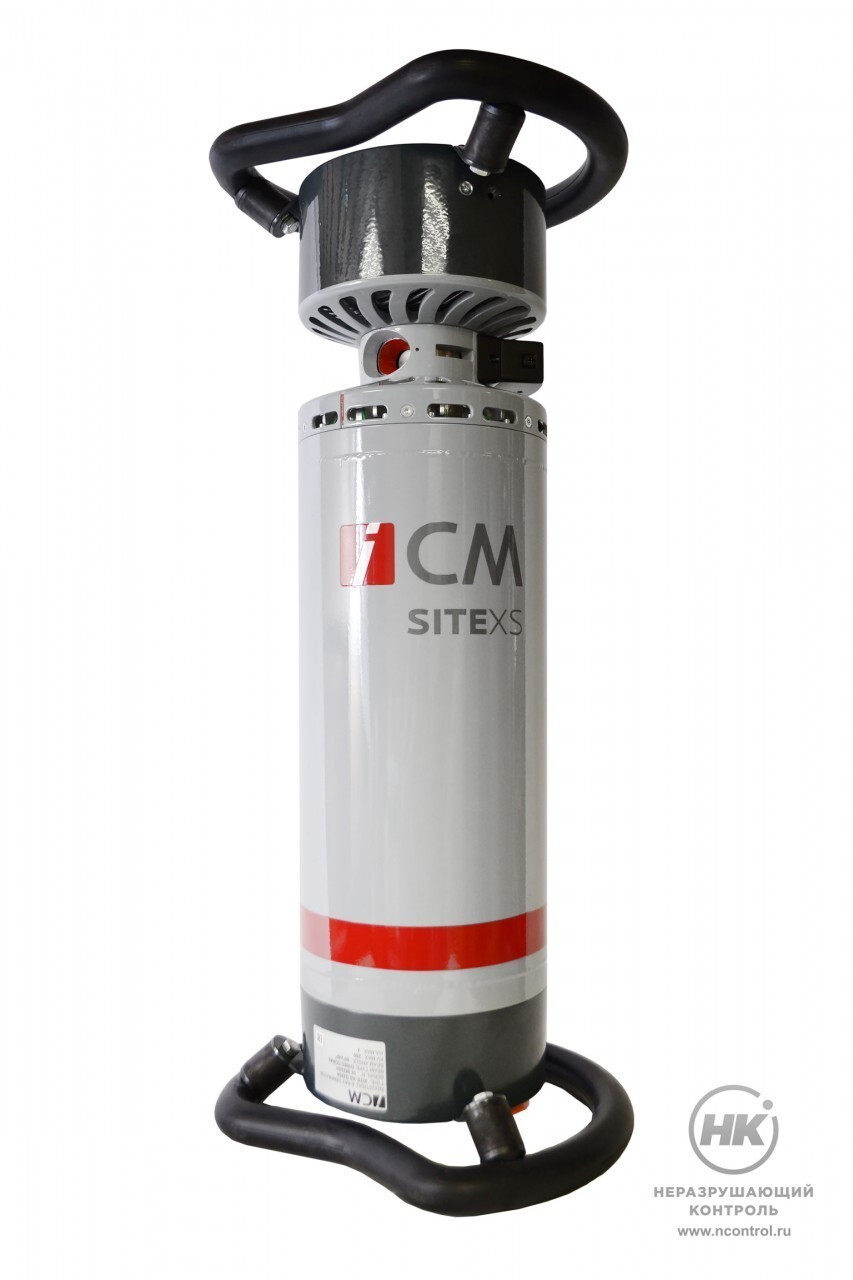

Сверкомпактный облегчённый моноблочный рентгеновский генератор D2504

Site-XS D2504 — мобильный рентгеновский генератор для полевых работ. С его транспортировкой справится один человек. При использовании соответствующих приспособлений, моноблок легко устанавливается и позиционируется относительно объекта контроля. При контроле трубопроводов можно применять любые схемы просвечивания по ГОСТ 7212-82, кроме панорамного.

Направленные генераторы ICM Site-XS оборудованы металлокерамической трубкой со стержневым анодом, где мишень вынесена за пределы охлаждающей и изолирующей среды. Такая конструкция позволяет использовать коллиматор меньшего диаметра и веса. У аппарата Site-XS D2504 защитная коллиматорная муфта весит всего 1 кг, а сам моноблок — 19 кг.

Известны аппараты с защитой, где сами её компоненты в совокупности имеют вес до 20 кг. Генератор Site-XS D2504 можно назвать сверхкомпактным, если сравнивать его с другими полупериодными рентгенаппаратами постоянного тока с анодным напряжением 200 – 250 кВ. Например, моноблок рентгеновского аппарата Baltospot GFC205 с анодным напряжением 200 кВ весит 25 кг.

Электронная схема полупериодных рентгеновских генераторов проще, т.к. содержит меньшее количество элементов. Их обслуживание и ремонт обходятся дешевле. Такие аппараты надёжны, компактны и безопасны, хотя и выдают в 2 раза меньшую дозу по сравнению с рентгеновскими аппаратами постоянного потенциала при других одинаковых параметрах экспозиции.

Пульт управления SiteX SCU286 и схема подключения

Комплект оборудования состоит из генератора  ICM Site-XS D2504 моноблочного типа и электронного выносного пульта управления Site-X SCU286. Устройства соединяются кабелем. Пульт управления имеет интерфейсы для подключения основного и дополнительного проблесковых маяков и дверных датчиков, принтера и ещё одного пульта SCU286 для передачи в него настроек экспонирования. При подключении устройств используются специальные сальниковые переходники, обеспечивающие пылевлагозащиту системы.



Схема подключения ренгеновского аппарата ICM Site-XS D2504 и пульта управления SCU286



Пульт управления SCU286 является высокотехнологичным устройством с массой полезных функций, позволяющих сэкономить время на выполнение контроля. Среди них, например, выбор предустановленных изготовителем параметров экспонирования, сохранение значений установленных пользователем, их поиск и выбор по критерию.

Охлаждение и производительность

Система раздельного охлаждения трубки и других элементов моноблока создаёт условия для эффективного теплообмена с окружающей средой. Срок службы рентгеновской трубки увеличен за счёт прямого снижения температуры на аноде. Достаточно естественной паузы в работе аппарата, которая требуется для смены контролируемого участка и установки кассет с плёнкой. Рентгенаппарат Site-XS D2504 обеспечивает 100% рабочий цикл. В данном контексте обычно оценивают производительность.Эксплуатационный опыт показывает, что генераторы линейки SiteXS устойчивы к износу, снижают издержки на ремонт и подходят для неразрушающего контроля в самых экстремальных условиях. Класс защиты корпуса от попадания влаги для генераторов SiteX и SiteXS — IP65. Это подтверждено практически, в полевых условиях.

Производство General Electric


Комплектация

Рентгеновский генератор Site-XS, кабель и пульт управления моноблоком

  • Рентгеновский генератор SiteXS-D2504.
  • Пульт управления SCU286.
  • Транспортировочный контейнер.
  • Руководство по эксплуатации.
  • Паспорт.
  • Гарантийный талон
  • Сетевой кабель 10 м.
  • Соединительный кабель 20 м.
  • Сумка для кабелей.

Устройства позиционирования

Штатив-тележки:

Дополнительные принадлежности

От производителя, поставка по отдельному заказу:

  • Кабель системы обеспечения безопасности 20 м.
  • Кабель для подключения к принтеру или компьютеру 6 м.
  • Кабель соединения двух блоков SCU286 6 м.
  • Проблесковый маяк наличия рентгеновского излучения Xon.
  • Низковольтный проблесковый маяк.
  • Предупреждающая звуковая сигнализация.
  • Выключатель системы блокировки двери бокса для обеспечения безопасности.
  • Программа автоматического вычисления времени экспозиции или напряжения.

Комплект поставки рентгеновского аппарата SiteX D2504

Коммерческое предложение на р/а ICM Site-XS D2504 и консультацию можно получить у технического специалиста. Звоните: +7 343 227-333-7. Можно отправить запрос через форму обратной связи — мы обязательно его получим и быстро ответим. Ремонт и сервисное обслуживание рентгеновских аппаратов ICM Site-X, Site-XS: +7 343 333-33-03.

Характеристики моноблока рентгеновского генератора ICM D2504

Диапазон напряжений на аноде
70 — 250 кВ
Шаг выбора напряжения 1 кВ
Диапазон тока анода 1 – 4 мА
Дискретность регулировки тока 0,1 мА
Геометрия излучения направленная
Максимальнополезный угол излучения 60°х40° (2х20°)
Размер фокального пятна 2,5х2,5
Фильтрация (Alu)2,5мм +(Ni)0.4мм
Магазин внутренних диафрагм с крышкой Есть, 4+1
Рабочий цикл при температуре окружающей среды 40°С 100%
Предельные рабочие температуры от - 25° до + 70° С
Работа с термочехлом (от - 40° С)
Температура хранения От -40° до +80° С
Давление изоляции SF6 при 20°С 5,0 кг/см2
Тип изоляции, анод / трансформатор воздушная принудительная / газовая
Уровень защиты от влаги и пыли IP65
Проникание в сталь при max.мощности (FFD=700мм/пленка D7pb/D=1.5/T=20мин) 50 мм
Проникание в сталь при max.мощности (FFD=700мм/пленка D7pb/D=2/T=10мин) 40 мм
Максимальная доза утечки на 1м согласно стандарту DIN при 300 кВ 10 мSv/час
Регулирующий микроконтроллер измерительного контура (кВ и мА) да
Габаритные размеры ∅305 × 718
Вес 19 кг

Шильдик генератора ICM Site-XS D2504



Характеристики пульта управления ICM D2504

ПК процессор/операционная система INTEL 80486-40МГц/DOS6
RAM/FLASH память 4048 кб – 720 кб
Соединители для графической карты, клавиатуры, жесткого диска, дисковода да
Поддержка программного обеспечения 2 уровня
Тип источника питания на выбор
сеть или генераторная установка 5 кВт
Подаваемое напряжение и частота, В/пер. ток
от 198 до 264 / от 45 до 66, автомат
Max. ток, 300кВ/6мА–SITE-X D3006, А
12 при 220 В, пер. ток, 2600 ВА
Мин. коэффициент мощности >0.7
Погрешность измерений кВ, мА, %
±0.5
Отображение измерений и установок да
Дискретность установки кВ, мА и времени экспонирования 1/0.1/1
Диапазон таймера, мин/с
от 1 сек до 99 мин 59 сек
Точность регулируемого напряжения сети, %
±0.2
Измерения и отображение напряжения сети и частоты, В / Гц
ВRMS, ВPEAK, частота
Вакуумный люминесцентный дисплей, линия × знак
2 × 20 с антиотражающим экраном
Буквенно-цифровая клавиатура со звуком, кнопки
16
Сигнальные индикаторы 3
Главный поворотный переключатель и секретный блокировочный переключатель да
Нажимные кнопки «START» , «STOP» да
Выбор даты, временного пояса, языка да
3-уровневые коды доступа да
Выбор времени автоматического подогрева и функция выбора значения напряжения кВ да
Емкость памяти стандартных экспонирований 5000, расширение ⇒ 20000
Параметры экспонирования, сохраняемые в памяти кВ, мА, время, пленка, база данных с двумерным файлом, толщина, плотность
Поиск стандартных экспонирований по выбору критерия да, ⇒ 7 критериев
Емкость памяти проведенных экспонирований 5000, расширение ⇒ 20000
Печать, перенос базы данных в другой пульт управления SCU286 да, через последовательный интерфейс RS-232
Общий вес 14 кг
Рабочая температура, °С
от –25 до +55
Условия хранения (НКУ)
Температура окружающего воздуха от +15° до +35° С, относительная влажность 45-75%, атмосферное давление 630-800 мм рт. ст.
Класс влагозащиты IP65
Держатель, опора, резиновый амортизатор да

Передняя панель блока управления SCU286



Производитель
Teledyne ICM

Срок поставки
есть на складе

Гарантия
12 месяцев
