Рентгеновская плёнка Agfa D4

Agfa Structurix D4 — рентгеновская плёнка c очень малым размером зерна, средней чувствительностью и очень высокой контрастностью. Применяется для широкого спектра задач контроля с повышенными требованиями к качеству снимка. Может экспонироваться вместе со свинцовыми экранами с использованием источников рентгеновского излучения, радионуклидов или ускорителей электронов. Поставляется в различных форматах и типах листовой и рулонной упаковки.

Рентгеновская плёнка Agfa D4 предназначена для исследования объектов невысокой плотности, изготовленных из различных материалов. Применяется для просвечивания сварных швов, литых деталей, паяных соединений, компонентов электроники, изделий из композитов, разнотолщинных элементов конструкций. Рекомендуется для контроля особо ответственных объектов оборонной, атомной и аэрокосмической промышленности.

5,4

Средний коэффициент контрастности

Соответствие стандартам

Agfa Structurix D4 сертифицирована независимым Федеральным институтом исследований и испытаний материалов Германии, BAM. Сертификат подтверждает принадлежность Agfa D4 плёночным системам класса С3 по международным стандартам ISO 11699-1, EN 584-1, а также соответствие требованиям к классу I по ASTM E 1815-08 (США). Среди российских нормативных документов использование рентгеновской плёнки регламентируется ГОСТ 20426-82, ГОСТ 7512-82, ГОСТ 50.05.07-2018.






Плёночная система

включает в себя плёнку, химреактивы и тип фотообработки

Диапазон толщин

Диапазон контролируемых толщин с плёнкой Agfa D4 может варьироваться в зависимости от мощности и типа выбранного источника излучения. Согласно ГОСТ Р 50.05.07-2018 она покрывает наиболее широкий диапазон толщин по стали в рамках своего класса. Эти показатели актуальны не только среди рентгеновских плёнок Agfa, но и в сравнении с аналогами других производителей.

Согласно заключению ООО «Газпром ВНИИГАЗ» № 31323949-238-2017, протокол № 31323949-238-055-2017 радиационная толщина в направлении просвечивания для Agfa D4 составляет от 5 до 40 мм по стали. Следует отметить, что данные Газпрома касаются применения плёнки D4 только для нефтегазовой отрасли.







Перейти к техническим характеристикам

Когда применяется Agfa D4

  • Если более скоростная рентгеновская плёнка Agfa D5 не может обеспечить требуемой чувствительности контроля.
  • Для контроля критично важных объектов, когда среди плёнок с высоким качеством изображения необходимо выбрать самую чувствительную.
  • По многоплёночной технологии на разнотолщинных участках либо изделиях сложной формы. Как правило, применяется вместе с плёнками Agfa D5 и Agfa D7.
  • С рентгеновскими аппаратами постоянного потенциала в диапазоне напряжения до 250 кВ либо сопоставимыми по мощности излучения радионуклидами для выявления дефектов очень малого размера в изделиях небольшой толщины.
  • С ускорительным оборудованием для исследования объектов из стали толщиной до 100 мм. При высокой мощности излучения достигается хорошее значение градиента.
Сенситометрическая кривая Agfa Structurix D4Сенситометрическая кривая Agfa D4. Энергия излучения 200 кВ. Автоматическая проявка: цикл 8 мин, проявитель G135, 28 °C

Многоплёночная технология

Методика применяется для получения рентгенограмм объектов с ограниченными различиями в толщине стенки. В соответствии с EN 1435 регламентируется диапазон толщины, покрываемый одной экспозицией.

Время воздействия обычно основывается на средней толщине контролируемого участка, при получении значения оптической плотности не менее 2.

Наиболее практичным является использование нескольких плёнок различной чувствительности для одновременной экспозиции, например, Agfa D4 и Agfa D7. При этом участок меньшей толщины будет оцениваться по плёнке D4, а большей — по плёнке D7.

Этот способ полезен для исследования угловых сварных соединений, патрубков атомных реакторов и сосудов давления, турбинных лопаток.

Рентгеновская плёнка Agfa D4 подойдёт для контроля разнотолщинных элементов крупных стальных конструкций по многоплёночной технологии по ISO 17636-1. Для этого могут использоваться источники излучения высокой мощности, например, ускорители или Co 60.


Сравнительные показатели Agfa D4

В производственной линейке Agfa плёнка D4 по уровню контраста и чувствительности занимает промежуточное положение среди плёнок D3 и D5.

На графике справа отражены сравнительные технологические характеристики семейства плёнок Structurix. Ось Y показывает отношение сигнал/шум — комплексный параметр для оценки качества изображения на снимке.


Требования к качеству и чувствительности

Могут встречаться условия, когда требуется выполнить контроль изделия с повышенным уровнем качества при переходе от класса «А» к классу «В» по ISO 17636-1.

Бывают ситуации, когда выставлены более строгие требования по чувствительности контроля и переход от классов 2 или 3 к классу 1 по ГОСТ 7512-82.

В этих случаях, если ранее применялись плёнки D5 или D7, их следует заменить на D4.

Сравнение плёнок Agfa по показателям качество/скоростьСравнение плёнок Agfa по показателям качество/чувствительность

Номограммы экспозиции

Чтобы выбрать правильное время экспозиции, можно использовать данные номограмм. Приведённые графики предназначены для ознакомления, так как реальное время экспозиции будет отличаться в зависимости от объекта, источника излучения, оборудования, условий фотообработки.

Номограмма экспозиции Agfa D4 со свинцовыми экранами, изделие из стали, рентгеновский аппарат постоянного потенциалаУсловия: Agfa D4 со свинцовыми экранами, D=2, расстояние до плёнки 1 м.
Автоматическая проявка: цикл 8 мин, проявитель G135, 28 °C.
Источник излучения: рентгеновский аппарат постоянного потенциала.
Объект: изделие из стали, Fe.
Номограмма экспозиции Agfa D4 со свинцовыми экранами, Изделие из алюминия, рентгеновский аппарат постоянного потенциала
Условия: Agfa D4 со свинцовыми экранами, D=2, расстояние до плёнки 1 м.
Автоматическая проявка: цикл 8 мин, проявитель G135, 28 °C.
Источник излучения: рентгеновский аппарат постоянного потенциала.
Объект: изделие из алюминия, Al.
Номограмма экспозиции Agfa D4 со свинцовыми экранами, Селен 75



Условия: Agfa D4 со свинцовыми экранами, D=2, расстояние до плёнки 1 м.
Автоматическая проявка: цикл 8 мин, проявитель G135, 28 °C.

Источник излучения: искусственный радиоактивный изотоп Селен 75.

Объект: изделие из стали, Fe.

На оси Y имеется две шкалы для измерения радиоактивности: по международной системе единиц — Гигабеккерель, и по внесистемным единицам — Кюри.
Номограмма экспозиции Agfa D4 со свинцовыми экранами, Иридий 192



Условия: Agfa D4 со свинцовыми экранами, D=2, расстояние до плёнки 1 м.
Автоматическая проявка: цикл 8 мин, проявитель G135, 28 °C.
Источник излучения: искусственный радиоактивный изотоп Иридий 192.
Объект: изделие из стали, Fe.

На оси Y имеется две шкалы для измерения радиоактивности: по международной системе единиц — Гигабеккерель, и по внесистемным единицам — Кюри.
Номограмма экспозиции Agfa D4 со свинцовыми экранами, Кобальт 60



Условия: Agfa D4 со свинцовыми экранами, D=2, расстояние до плёнки 1 м.
Автоматическая проявка: цикл 8 мин, проявитель G135, 28 °C.
Источник излучения: искусственный радиоактивный изотоп Кобальт 60.
Объект: изделие из стали, Fe.

На оси Y имеется две шкалы для измерения радиоактивности: по международной системе единиц — Гигабеккерель, и по внесистемным единицам — Кюри.

Особенности

  • подходит для исследования широкого диапазона толщин с различными источниками излучения;
  • может использоваться со свинцовыми усиливающими экранами либо самостоятельно;
  • среднечувствительная, мелкозернистая, высококонтрастная;
  • рекомендована для контроля объектов в атомной и авиационной промышленности;
  • подавление бликов и переотражений;
  • целесообразно применение с полупериодными рентгеновскими аппаратами и аппаратами постоянного потенциала;
  • фотослой не повреждается при распаковке, получении снимка и в процессе химической обработки плёнки;
  • может проявляться вручную либо обрабатываться в проявочных машинах;
  • антистатическая защита.

Типы упаковок и форматы

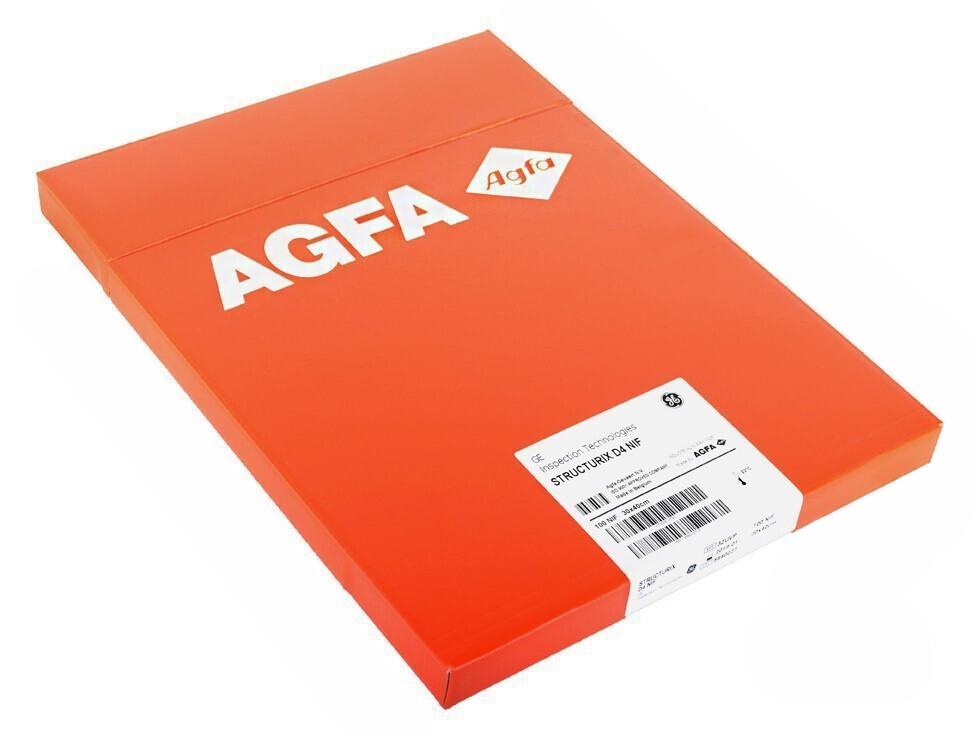

Agfa D4 NIF
Non Interleaved Films
Листы плёнки находятся в общем конверте. Внешняя упаковка защищена от проникновения света. Самый экономичный вариант. Требуется предварительная зарядка в тёмной комнате.
  30×40 см,   24×30 см,   9×12 см,   10×24 см,   10×40 см,   10×48 см
Agfa D4 FW
Folder Wrapped
Каждый лист плёнки обёрнут бумагой, а внешняя упаковка светонепроницаема. Бумажные прокладки предотвращают слипание плёнки в случае кратковременного пребывания вскрытой коробки в местах с высокой влажностью и температурой. Зарядка производится в тёмной комнате.
  9×12 см,   10×24 см,   10×40 см,   10×48 см,   15×40 см,  18×24 см,   24×30 см,  30×40 см
Agfa D4 Pb VACUPAC
Vacuum Packing with lead
Упакованные под вакуумом листы плёнки находятся между экранами из свинца толщиной 0,027 мм. Плотный контакт плёнки и экранов сохраняется при изгибе. Внешний конверт из синтетической фольги влагостойкий, свето- и воздухонепроницаемый. Такая упаковка подходит для воздействий энергиями выше 100 кВ.
  6×24 см,   6×48 см,   9×12 см,   10×24 см,   10×40 см,   10×48 см,  30×40 см
Agfa D4 DW ETE
Daylight Wrap Edge-To-Edge
Каждый лист плёнки упакован в конверт, непроницаемый для света, влаги и масел. Конверты с плёнкой легко разрезать и наклеивать на изогнутые объекты и углы. Подходит для использования с энергиями ниже 100 кВ.
  30×40 см
Agfa D4 Pb ROLLPAC
Roll Packing with lead
Плёнка упакована в соответствии с системой edge-to-edge в рулоне и коробке с диспенсером. Плёнка размещена между слоями свинцовой фольги толщиной 0,027 мм в светонепроницаемой, влагостойкой и жиронепроницаемой ленте. Может отрезаться на любую длину, не требует применения кассет. Идеальна для контроля трубопроводов, резервуаров и подобных объектов с энергиями свыше 100 кВ.
  длина рулона 90 м, ширина плёнки 35 мм, 60 мм, 70 мм, 100 мм
Agfa D4 DW ROLLPAC
Daylight Wrap Roll Packing
Рулонная упаковка без свинца предназначена для контроля объектов округлой формы с использованием энергии излучения от низкой до очень низкой (<100 кВ). Плёнка обёрнута в специальную ленту, устойчивую к влаге, маслам и воздействию света. Поставляется в коробке с диспенсером. Кассеты не требуются.
  длина рулона 90 м, ширина плёнки 70 мм, 100 мм

Масса и габариты упаковок

Тип и формат упаковки Масса одной упаковки Упаковок в коробке Габариты коробки
Масса коробки
Agfa D4 NIF 30×40 см 4,1 кг 5 шт. 42,5×16,5×33,5×см 20,7 кг
Agfa D4 Pb VACUPAC 9×12 см 1,6 кг 8 шт. 27,3×28×30,5 см 13,5 кг
Agfa D4 Pb VACUPAC 10×24 см 3,3 кг 6 шт. 28,5×23,6×34,5×см 20,7 кг
Agfa D4 Pb VACUPAC 10×40 см 5,4 кг 4 шт. 48,3×29×16,6 см 22,7 кг
Agfa D4 Pb VACUPAC 10×48 см 6,7 кг 4 шт. 56,6×29×16,6 см 27,1 кг
Agfa D4 Pb ROLLPAC 70 мм 10,3 кг 2 шт. 47,8×21,4×50 см 21,0 кг
Agfa D4 Pb ROLLPAC 100 мм 14,2 кг 2 шт. 48,1×28×80 см 28,8 кг

Ассортимент упаковок рентгеновской плёнки Agfa
Ассортимент упаковок рентгеновской плёнки Agfa

Технические показатели при фотообработке

Тип обработки Ручная проявка Автоматическая проявка
Условия обработки химреактивы G128 и G328,
время 300 с, температура 20 °С
химреактивы G135 и G335,
время 100 с, температура 28 °С
Коэффициент контрастности G, при D=2 4,6  4,7
Коэффициент контрастности G, при D=4 8,0 9,0
Фактор гранулярности σD, при D=2 0,020 0,023
Отношение сигнал/шум, G/σD, при D=2 232 232
Поглощённая доза излучения, при D=2 8,7 мГр 8,7 мГр
ISO скорость, S 100 100

Технические характеристики

Чувствительность  4 – 5 рентген-1
Средний коэффициент контрастности 5,4
Соответствие стандартам EN 584-1 (С3), ASTM E 1815-08 (I), ISO 11699-1 (С3), JIS K7627 (T2)
Условия освещения при обработке неактиничное освещение, λ>520 нм, оливково-зелёный светофильтр (Agfa G7), красный светофильтр (Agfa R1) или светодиодное освещение λ=590/660 нм
Условия хранения на ребре, вдали от химикатов, места проведения просвечивания и источников излучения
– температура от +4,4 до +23,8 °С, без резких перепадов
– относительная влажность воздуха 30 – 50 %, без резких перепадов
– освещение следует избегать яркого освещения и воздействия прямых солнечных лучей
– радиоактивный фон <90 nGy/h
Меры предосторожности следует избегать воздействия высоких температур; при низких температурах не происходит изменений сенситометрических параметров, однако открывать упаковку следует только после её отогревания — это предотвратит образование конденсата на фотослое и склеивание листов плёнки
Количество листов в одной упаковке 100 листов / 1 рулон
