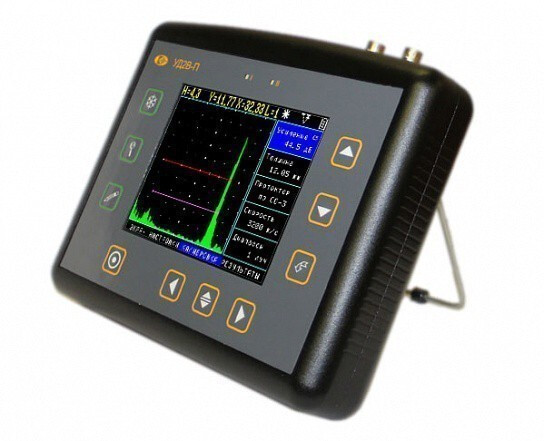

Ультразвуковой дефектоскоп УД2В-П45.Lite

Аналоги
Ультразвуковой дефектоскоп А1212 MASTER
Производитель:
Цена:
По запросу
Срок поставки:
есть на складе
Подробнее
В избранноеВ избранное
СравнитьСравнить

Ультразвуковой дефектоскоп УД2В-П45.Lite предназначен для поиска дефектов в изделиях из металлов, пластмасс и композитов. Не сохраняет результаты контроля и не синхронизируется с ПК. Модель снята с производста. Замена — УСД-46.

Дефектоскоп зарегистрирован в Государственном реестре средств измерений под №17498-03 и допущен к использованию в Российской Федерации, Казахстане, Украине и Белоруссии.

12  часов
Время работы
при средней яркости

Документы в PDF

Особенности

  • измерение толщины по одному сигналу или между двумя сигналами;
  • «заморозка» А-сигнала.

Комплектация

  • электронный блок дефектоскопа;
  • блок питания 220 В;
  • кабели СР50-Лемо, 2 шт;
  • преобразователи, 2 шт;
  • кабель RS232 для подключения к ПК;
  • ПО для ПК;
  • комплект документации;
  • кейс для переноски.

Принадлежности

  • защитный чехол с поясным и шейным креплением;
  • отсек для аккумуляторов размера «D»;
  • комплект аккумуляторов NiMh;
  • универсальное зарядное устройство;
  • адаптер для подключения к USB порту ПК;
  • УЗ преобразователи;
  • стандартные образцы.

Технические характеристики

Развертка мин.: 0 - 4.1 мм (сталь); 0 - 1,37 мкс макс.: 0 - 2975 мм (сталь); 0 - 1000 мкс
Диапазон скоростей 1 000 - 9 999 м/с
Память 20 настроек и А-сигнал
Задержка от -0,5 мкс до 994.5 мкс
Задержка в призме 0 - 100 мкс с точностью 0,01 мкс
Зондирующий импульс прямоугольный, амплитудой 200 В, с изменяемой длительность от 50 до 500 нс, с шагом 25 нс
Демпфирование 50 ом / 1000 ом (до 25 ом в совмещенном режиме)
Входной импенданс 50 ом / 600 ом
Частота повторений ЗИ до 800 Гц в режиме максимальной частоты; специальный режим 40 Гц
Усилитель широкополосный 1-10 МГц 4 диапазонных узкополосных фильтра
Диапазон регулировки усиления 110 дБ, с шагом 0.5, 1, 2 или 6 дБ
Временная Регулировка Чувствительности (ВРЧ) диапазон до 90 дБ, 10 дб/мкс с построением кривой по 10 опорным точкам введенным вручную или от контрольных отражателей
Кривая Амплитуда-Расстояние (АРК) построение по 10 точкам, регулируемая по высоте+ две дополнительных кривых ±12 дБ от базовой (с шагом 1 дБ)по 10 точкам, регулируемая по высоте
Детектирование положительная или отрицательная полуволна, полное, радиосигнал (во всем диапазоне развертки)
Отсечка компенсированная, 0 - 80% высоты экрана
Зоны контроля две независимых зоны, начало и ширина изменяются во всем диапазоне развертки, уровни порогов задаются от 0 до 95% высоты экрана при детектировании и от -95% до +95% при радиосигнале с шагом 1%, индивидуальная логика определения дефектов
Автоматическая Сигнализация Дефектов (АСД) световая для каждой зоны отдельно и звуковая
Режимы работы дефект в первой зоне, дефект во второй зоне, дефект в первой и во второй зонах, дефект в одной из зон, по АРК - сравнение сигнала в первой зоне с кривой амплитуда-расстояние
Измерение временных интервалов от 0 до первого сигнала в зоне или между сигналами в зонах, по фронту или по максимуму сигнала
Разрешающая способность 3.125, 6.25, 12.5 или 25 нс в зависимости от выбранного частотного диапазона
Измерение амплитуды в процентах от высоты экрана в процентах от высоты экрана, в дБ относительно уровня порога в зоне, в дБ относительно опорного сигнала, в дБ относительно кривой амплитуда-расстояние, одновременно с индикацией координат отражателя, измеренных по пику сигнала
Дисплей цветной TFT с регулируемой подсветкой, 115 х 85 мм; 320 х 240 точек
А-сигнал 80 mm x 70 мм; 220 x 200 точек
Интерфейс с ПК нет
Разъемы преобразователей 2 СР50 или Лемо0 (по заказу)
Аккумуляторы 4 NiMh размер «D»
Время работы не менее 10 часов
Питание внешний блок питания 220 В AC
Рабочее напряжение питания 4 - 10 В DC
Потребляемая мощно Максимум 5 W, в зависимости от установленных параметров
Диапазон рабочих температур от -25°C до +55°C
Размер (В x Ш x Д) 170 мм x 225 мм x 45 мм
Вес 2,5 кг с аккумуляторами
