Ультразвуковой дефектоскоп ISONIC 2008

Ультразвуковой дефектоскоп ISONIC 2008 — миниатюрный 8-канальный прибор, в котором каналы излучения-приёма сигналов независимы друг от друга, каждый из них оснащён собственным АЦП. Cнят с производства. Замена — DIO 1000 SFE.

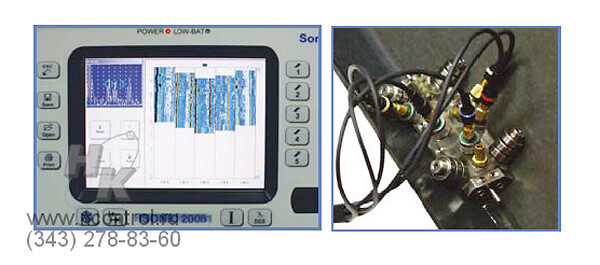

При работе в одноканальном режиме ISONIC 2008 обеспечивает выполнение контроля и оперативную индикацию идентичную прибору ISONIC 2005. При многоканальном контроле (от 2 до 8 каналов) осуществляется линейное сканирование и запись А-сканов по всем каналам одновременно, при этом оперативная индикация прибора отображается в виде «прокручиваемой» ленты, где каждому задействованному каналу соответствует отдельная «дорожка».

Кардиографический вид записи

Чёрная линия отображает огибающую максимальной амплитуды сигнала, совпадающего со стробирующим импульсом, а ширина одновременно воспроизводимой сплошной серой полосы соответствует временному сдвигу между началом стробирующего импульса и сигналом.

Отклонение огибающей, равное всей ширине «дорожки», соответствует всей амплитуде сигнала на А-скане; ширина сплошной серой полосы, равная всей ширине «дорожки», соответствует совпадению фронта или пикового сигнала с моментом окончания стробирующего импульса.

Огибающая максимальной амплитуды сигнала и сплошная серая полоса, отображающая его временной сдвиг относительно начала стробирующего импульса, воспроизводится лишь при условии превышения порога, определяемого вертикальной позицией стробирующего импульса на А-скане, но запоминание А-сканов осуществляется безусловно.

Картографический вид записи

Каждый А–скан, получаемый во время сканирования, отображается в виде горизонтальной линии с цветовой/яркостной модуляцией трека в соответствии с мгновенными значениями амплитуды сигнала.

Запись: TOFD

Каждый невыпрямленный А-скан отображается в виде горизонтальной линии, яркость точек которой модулируется в соответствии с мгновенными амплитудой и знаком сигнала.

Запись: индикатор контакта

Амплитуда сигнала сравнивается с пороговым уровнем и в случае его превышения отображается зелёным прямоугольником, а в противном случае — красным.

8  часов
Время непрерывной
работы

Технические характеристики

Число каналов 8
Методы подачи и получения импульса

параллельно — все каналы подают, принимают, оцифровывают и записывают сигналы одновременно

последовательно — циклы подачи, получения, оцифровки и записи сигналов каждым каналом разделены во времени и сменяются согласно цикличной последовательности

Тип возбуждения биполярный прямоугольный импульс
Время нарастания импульса ≤5 наносек (10 – 90%)
Амплитуда возбуждения простая настройка (12 уровней) 75 … 400 В от пика к пику до 50 Ом
Длительность импульса 50…600 наносек, настройка с шагом 10 наносек для каждой полуволны
Режимы одиночный / двойной
Усиление

0 — по выбору;

15...5000 Гц, настраивается с шагом 1 Гц

Внешняя синхронизация вход/выход макс. +5V, время нарастания (τ) ≤ 5 ns, длительность (t) ≥100 ns, нагрузка ≥ 50 Ом
Усиление 0...100 дБ, настройка с шагом 0.5 дБ
Уровень собственных шумов 81 милливольт от пика к пику до 80 дБ усиления / диапазон 25 МГц
Частотный диапазон ширина диапазона 0.2...25 МГц
Цифровой фильтр 32 типа, дальний ИК-диапазон с низшей и высшей границей частоты, настройка с шагом  0.1 МГц
Скорость ультразвука 300...20000 м/сек (11.81…787.4 "/мс) настройка с шагом 1 м/сек (0.1 "/мс)
Диапазон 0.5...7000 м/сек, настройка с шагом 0.01 м/сек
Задержка развёртки 0...3200 м/сек, настройка с шагом 0.01 м/сек
Угол раскрытия датчика 0…90° настройка с шагом 1°
Задержка датчика 0 – 70 м/сек, натройка с шагом 0.01, возможно увеличение
Режимы вывода на экран высокочастотный сигнал, детектированный сигнал (полная волна / отрицательная или положительная полуволна), спектр сигнала (график FFT)
Отсечка 0...99 % высоты экрана с шагом 1%
DAC / ВРЧ

теоретические — строятся по вводимому коэффициенту затухания дБ/мм

экспериментальные — строятся по эхо-сигналам от одинаковых отражателей, расположенных на разных глубинах

динамический диапазон 46 дБ, скорость нарастания < 20 дБ/мкс, число точек < 40 для детектированного и высокочастотного сигналов

АРД (DGS) стандартная библиотека 18 датчиков / возможно неограниченное расширение
Стробы 2 независимых строба / возможно неограниченное расширение
Начало и длительность стробов регулируются во всём диапазоне развёртки с шагом 0,1 мм или большим по выбору
Порог строба 5...95 % от высоты A-скана с шагом 1 %
Режимы измерений, вывод на дисплей

27 автоматических режимов / возможно расширение;

учёт двух скоростей ультразвука при работе со слоистыми материалами;

учёт: кривизны поверхности / толщины объекта / количества переотражений луча при контроле наклонными датчиками;

автокалибровка скорости УЗ и задержки датчика для всех типов датчиков

Заморозка (A-сканы и спектр сигналов) полная заморозка — А-сканы и спектр сигналов / заморозка пиков — А-сканы / работают все режимы измерений, регулировка стробов и изменение усиления в пределах +/- 6 дБ для замороженных сигналов
Интерфейс энкодера встроенный интерфейс для поступательного механического энкодера
Кодирование

основывается на времени (встроенные часы реального времени, разрешение 0.02 сек.) — только для одноканальной работы;

относительно положения (поступательный энкодер, разрешение 0.5 мм) — для одно- и двухканальных режимов

Режимы отображения

одноканальный: В-скан профиля толщины, В-скан поперечного сечения, СВ-скан карта объекта

многоканальный TOFD: ленточная диаграмма 4 типов (амплитуда/TOFD P/E, карта, TOFD, объединение)

Стандартная длина пути при прямом линейном сканировании 50…20000 мм (2"…800"), авто прокрутка
Метод записи полная запись необработанных данных
Область интереса (ROI) устанавливается при помощи задержки развёртки, задержки датчика, диапазона, скорости ультразвука и других параметров настройки прибора
Анализ изображений онлайн воспроизведение А-сканов при различных уровнях усиления, анализ динамического изменения эхо-сигналов, оконтуривание дефектов, измерение проекционных размеров и типа дефектов, изменение типа ленты, преобразование данных в формат ASCII / MS Excel / MS Word
Создание отчётов по данным прямое подключение принтера к дефектоскопу для распечатки файлов настроек, А-сканов, спектра сигналов, В-сканов профиля толщины, В-сканов поперечного сечения, СВ-сканов карт объекта, кapт TOFD, ленточных диаграмм
Ёмкость памяти не менее 100000 файлов настроек прибора с А-сканами и/или спектрами сигналов, не менее 10000 файлов протоколов контроля с настройками прибора, В-сканами профиля толщины, В-сканами поперечного сечения, СВ-сканами картами объекта, картами TOFD, ленточных диаграмм и полными массивами А-сканов, зафиксированных в процессе контроля
Встроенный ПК AMD LX 800 – 500 МГц
ОЗУ 512 Мб
Встроенная память, квази жёсткий диск 4 Гб
Выходы LAN, USB×2, PS 2, SVGA
Дисплей

6.5 дюймов, цветной (32 бит) SVGA 640×480 пикс. 133×98 мм (5.24"×3.86"), читаемый при солнечном свете LCD;

максимальный размер A-скана (рабочая поверхность) 130×92 мм (5.12"×3.62")

Управление герметичные клавиатура и мышь на передней панели; сенсорный экран
Совместимость с внешними устройствами PS 2 клавиатура и мышь, USB клавиатура и мышь, карта памяти USB, USB или LAN принтер, соединение ПК через USB или LAN, внешний монитор SVGA
Операционная система Windows™ XP Embedded
Питание

напряжение сети 100…240 В, 40…70 Гц, автовыбор;

батарея 12В 8 AЧ, до 6 часов непрерывной работы

Корпус IP 53, прочный алюминиевый корпус с ручкой для переноски
Габариты 265×156×101 мм (10.43"×6.14"×3.98") без батареи
265×156×139 мм (10.43"×6.14"×5.47") с батареей
Вес 2.500 кг (5.50 фунтов) без батареи
3.430 кг (7.55 фунтов) с батареей
Цена: снят с производства
Заказать Добавить в закладки
Производитель
Sonotron NDT

Гарантия
12 месяцев
