Рентгеновский аппарат 0,3 СБК 200 СП

Купить
В избранноеВ избранное
СравнитьСравнить

Рентгеновский аппарат 0,3 СБК 200 СП предназначен для панорамного радиографического контроля в условиях Крайнего Севера. Рабочее напряжение на аноде — 200 кВ. Максимальная мощность на аноде трубки — 300 Вт.

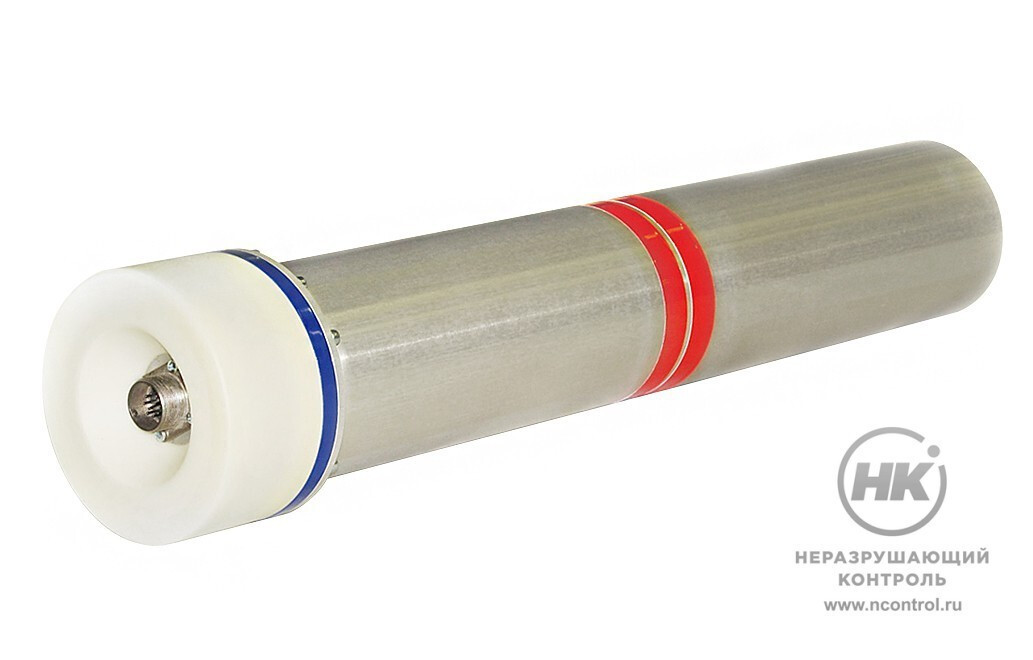

В моноблоке 0,3 СБК 180 СП стоит рентгеновская трубка типа 1БПК 12-200, работающая в режиме с постоянным напряжением на аноде и постоянным током анода во время экспозиции. Конструкция рентгеновской трубки, позволяет делать круговые панорамные снимки изнутри цилиндрических обечаек и труб. Точность круговой диаграммы излучения в этой плоскости — не хуже ± 5 %. Размер фокусного пятна – 1,3 х 3,5 мм.

Моноблок аппарата полностью совместим с блоками питания и управления, пультами дистанционного управления и кабелями аппарата 0,3 СБК 160 С. Единственное отличие — необходимость перепрограммирования БПУ и ПДУ на диапазон напряжений рентгеновской трубки 100÷200 кВ.

0,3 СБК 200 СП работает от сети переменного тока и от автономных источников питания – переносного бензинового генератора и аккумуляторного блока питания. Поэтому рентген. аппарат работает в полевых и в цеховых условиях.

По спецзаказу поставляем моноблок может с разъёмом, установленным на торце. Так удобнее вести панорамный контроль, к примеру, сосудов под давлением.

Комплект аппарата укладывается в два инструментальных ящика. Вес обоих не превышает 19 кг.


540
  Вт

Потребляемая мощность

Документы в PDF

Комплектация

  • моноблок;
  • блок питания и управления;
  • пульт дистанционного управления;
  • кабель соединительный, длиной 5 м;
  • кабель сетевой с евровилкой, длиной 2 м;
  • кабель ПДУ, длиной 25 м;
  • документация.

Принадлежности

  • тележка-центратор, для позиционирования аппарата в трубе;
  • источник автономного питания;
  • 12/24 В преобразователь;
  • автономное устройство охлаждения.

Технические характеристики

Максимальная мощность на аноде трубки 300 Вт
Максимальное анодное напряжение 200 кВ
Предельный анодный ток 3 мА
В диапазоне от 100 кВ до 200 кВ характеристика по мощности изоваттная
Диапазон установок анодного напряжения на рентгеновской трубке 100÷200 кВ
Диапазон установок тока анода рентгеновской трубки 0,1÷3,0 мА
Диапазон установок времени экспозиции 1 ÷ 998 сек
Время задержки экспозиции 0 ÷ 60 с
Шаг изменения анодного напряжения 1,0 кВ
Шаг изменения анодного тока 0,1 мА
Шаг изменения времени экспозиции 1 сек
Шаг изменения времени задержки начала экспозиции 5 с
Диаграмма излучения круговая, с углами    –  360° х ±20°
Размер фокусного пятна 1,3 х 3,5 мм
Питание

- от сети переменного тока 50 ÷ 60 Гц с напряжением – 100 ÷ 240 В;
- от источника постоянного тока  – 24 В ± 10%;
- при работе от преобразователя 12/24 В   – 11 ÷ 16 В

Мощность, потребляемая от сети, не более 540 Вт
Диапазон рабочих температур окружающей среды -40 °С ÷ +50 °С
Диапазон температур хранения -50° ÷ +40 °С
Температура отключения по перегреву моноблока +70° С
Время работы от заряженного источника автономного питания(ИАП) на максимальной мощности 28 мин
Габаритные размеры основных частей аппарата:
моноблок Ø120 × 610 мм
блок питания и управления в алюминиевом кейсе (БПУ) 273 × 185 × 157 мм
пульт дистанционного управления (ПДУ) 155 × 100 × 30 мм
источник автономного питания (ИАП) 270 × 250 × 120 мм
преобразователь 12/24 В 265 × 145 × 125 мм
моноблок с тележкой-центратором 1350 × 130 мм
Масса основных частей аппарата:
моноблок 7 кг
блок питания и управления 3,9 кг
пульт дистанционного управления (ПДУ), не более 0,4 кг
кабель Моноблок-БПУ длиной 20 м, не более 3,5 кг
кабель ПДУ длиной 25 м, не более – 0,8 кг 0,8 кг
кабель сетевой с евровилкой длиной 2 м, не более 0,2 кг
тележка-центратор, не более 3 кг
источник автономного питания (ИАП), не более 10,5 кг
сетевой блок питания для модификации 3,1 кг
преобразователь 12/24 В, не более 3,1 кг
кабель преобразователя 12/24 В длиной 20 м, не более 2,8 кг
моноблок с тележкой-центратором, не более 10 кг
